Yanhua ACDP 모듈 34 인터페이스 보드를 설치하는 방법
Yanhua ACDP 모듈 34 인터페이스 보드는 D70F3423/3426, R7F71401/1402/1407, R7F71401/1402/1404/1406/1407 칩에 적합합니다. 아래에서 이러한 인터페이스 보드를 설치하는 방법을 소개합니다.
Yanhua 모듈 34 : 잠금 고정 R7F701407 인터페이스 보드 설치 튜토리얼 :
1: 인터페이스 보드의 모든 PCB 잠금 고정을 잠금 해제 위치로 밀어 넣습니다. 인터페이스 보드의 시각적 위치 표시에 따라 계측기에서 인터페이스 보드 설치 영역을 찾습니다.

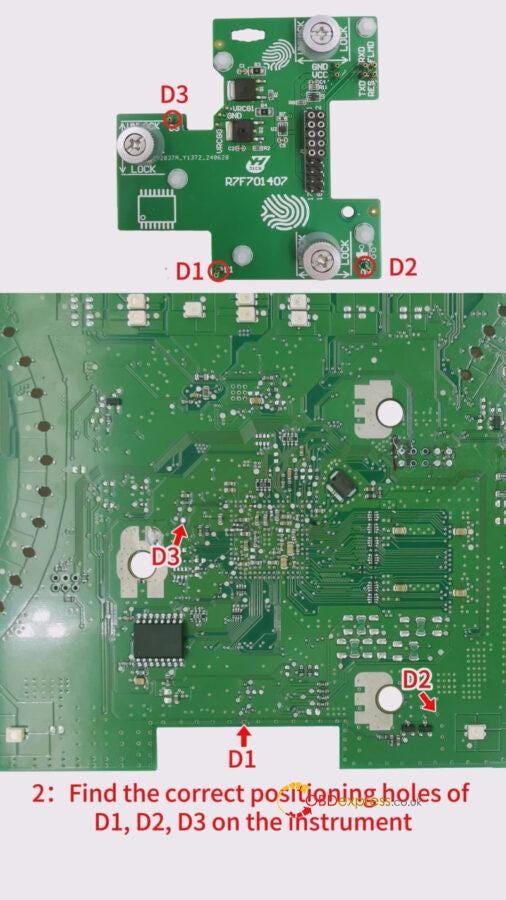

2: 계측기에서 D1, D2, D3의 올바른 위치 구멍을 찾으세요.

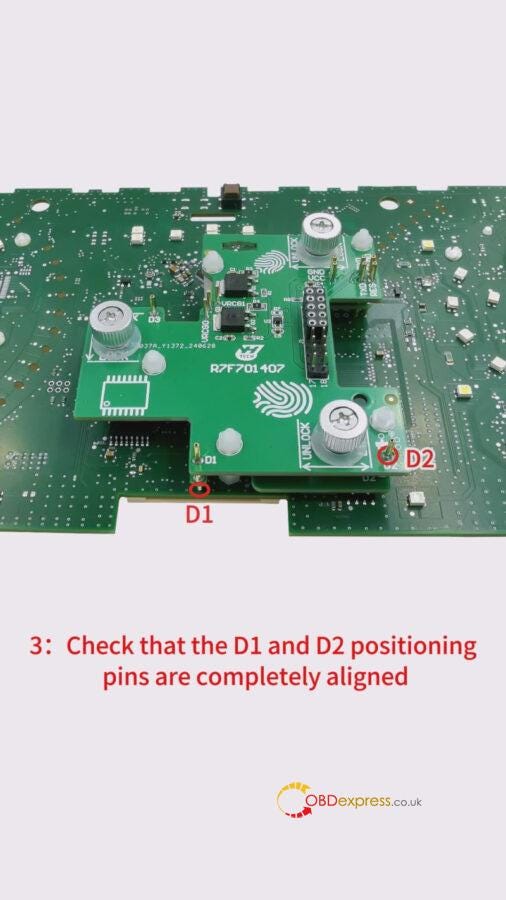

3: D1 및 D2 위치 핀이 계측기의 D1 및 D2 위치 구멍과 완전히 정렬되었는지 확인하고, PCB 잠금 버클이 완전히 정렬되었는지 확인하세요.
4: 인터페이스 보드를 손가락으로 누르고 PCB 잠금 버클을 잠금 위치로 밀어 인터페이스 보드를 잠그면 설치가 완료됩니다.

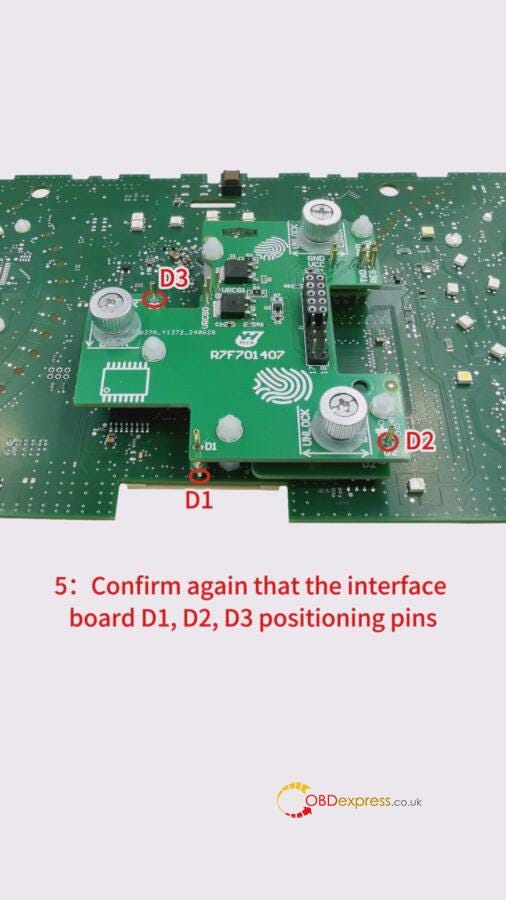

5: 인터페이스 보드 D1, D2, D3 위치 지정 핀이 계측기의 D1, D2, D3 위치 지정 구멍과 완전히 정렬되었는지 다시 확인합니다.
참고 영상:
https://youtu.be/63linnCHTH0
Yanhua 모듈 34 : 잠금 고정 (D70F3426) 인터페이스 보드 설치 튜토리얼 :

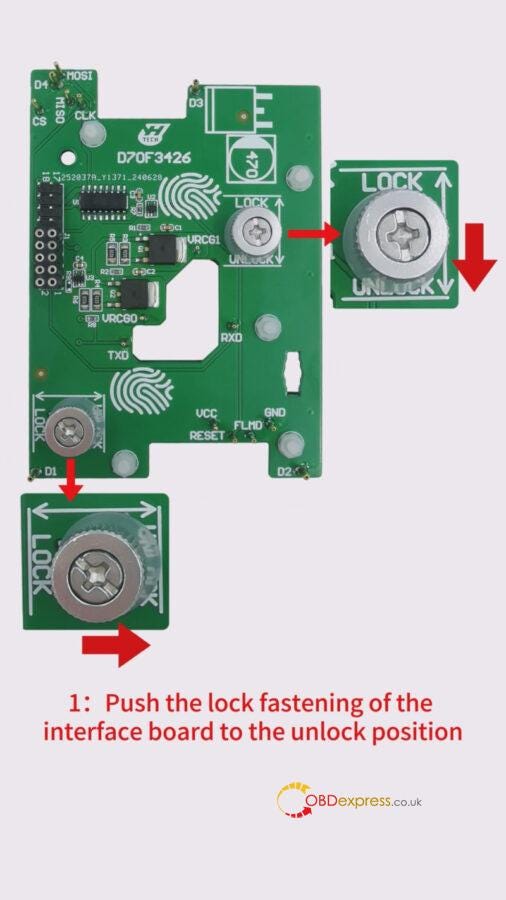

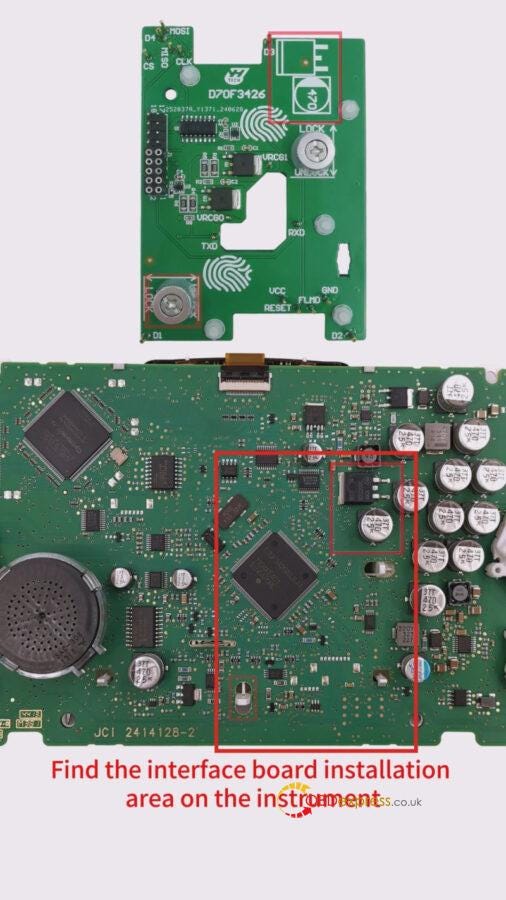

1: 인터페이스 보드의 잠금 고정을 잠금 해제 위치로 밀어 넣습니다. 인터페이스 보드의 시각적 위치 표시에 따라 계측기에서 인터페이스 보드 설치 영역을 찾습니다.
2: 기기의 D1, D2, D3 및 D4의 올바른 위치 구멍을 찾으세요.
3: D1 및 D2 위치 핀이 계측기의 D1 및 D2 위치 지정 구멍과 완전히 정렬되었는지 확인하고 PCB 잠금 버클이 완전히 정렬되었는지 확인합니다.
4: 손가락으로 인터페이스 보드를 누르고 PCB 잠금 버클을 잠금 위치로 밀어 인터페이스 보드를 잠그면 설치가 완료됩니다.

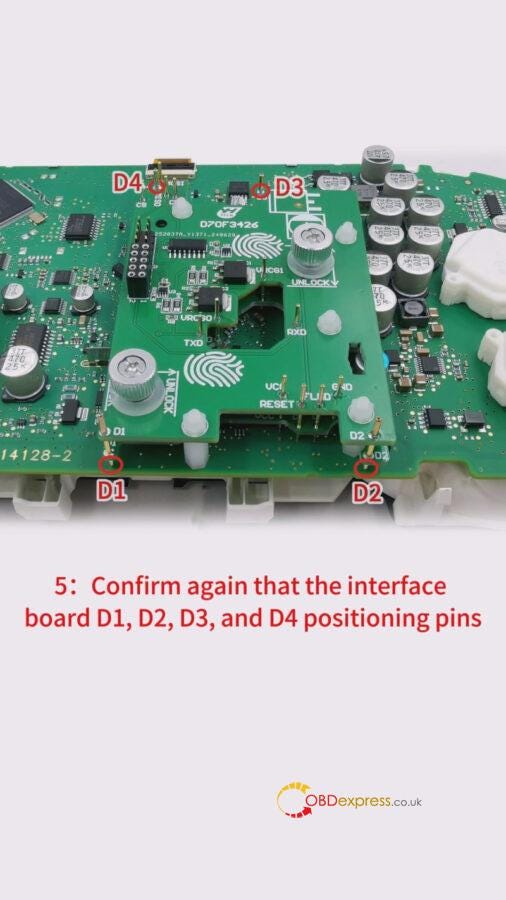

5: 인터페이스 보드 D1, D2, D3, D4 위치 지정 핀이 계측기의 D1, D2, D3, D4 위치 지정 구멍과 완전히 정렬되었는지 다시 확인합니다.
참고 영상:
https://youtu.be/VEwrE88Bdaw
Yanhua Module 34 : 엄지 나사로 고정된 R7F701402 인터페이스 보드 설치 튜토리얼 :

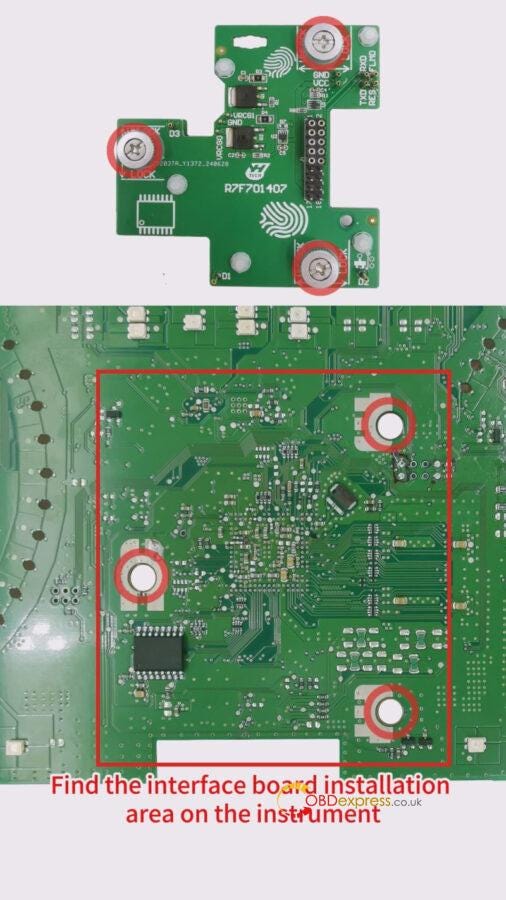

1 : 인터페이스 보드의 시각적 위치 표시에 따라 계측기에서 인터페이스 보드 설치 영역을 찾습니다.
2 : 계측기에서 D1의 올바른 위치 구멍을 찾습니다.
3: 인터페이스 보드를 나사 고정 구멍과 D1 위치 지정 지점에 맞춥니다.
4: 왼손으로 인터페이스 보드를 아래로 누릅니다. 오른손으로 잠금 나사를 조입니다.
설치 완료
5: 인터페이스 보드 D1 위치 지정 핀이 기기의 D1 위치 지정 구멍과 완전히 정렬되었는지 다시 확인합니다.
