BMW용 Yanhua MB CAN 필터 18 in 1 다이어그램

카테고리 없음

carmethod 2024. 10. 11. 12:38

Yanhua MB CAN 필터 18 in 1은 주행거리 조정 후 메르세데스 벤츠/BMW에 추가할 수 있습니다.

다양한 자동차 모델에 보편적이며, 작고 편리하며, 조작이 간편하고, 성능과 신뢰성이 안정적입니다. 이 필터를 BMW 차량에 추가하는 방법은? 아래의 배선도를 확인하세요.

BMW 자동차 모델 지원:

BMW 1시리즈 F2X, 3시리즈 F3X, BMW X5 등, FEM 마일리지 조정 (FEM을 제거할 필요 없이 계기판에 직접 연결);

BMW 5시리즈 F10, 7시리즈 F01/02 등, CAS4 Fxx 섀시(F01, F02, F07, F18, F10, F20, F25, X3 등, 9S12 XEP 시리즈 5M48H/1N35H에 적용 가능).

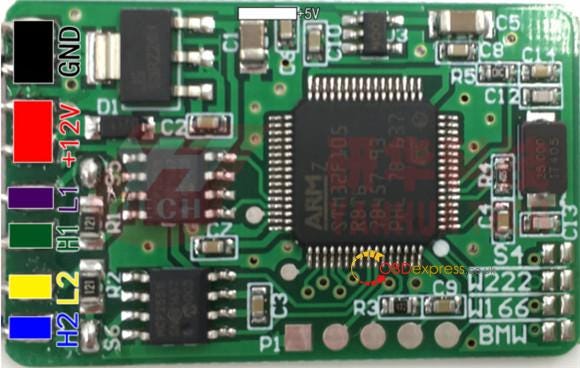

배선 그림:

검정색 — — — — — GND

빨간색 — — — — — +12V

흰색 — — — — — +5V

보라색 — — — — L1 (CAN_L1)

녹색 — — — — — H1(CAN_H1)

노란색 — — — — — L2(CAN_L2)

파란색 — — — — — H2(CAN_H1)

주의! 차량에 연결하기 전에 2개의 BMW 도트를 서로 연결하세요(단락).

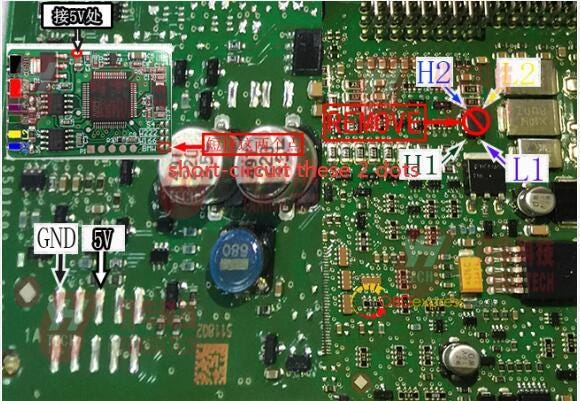

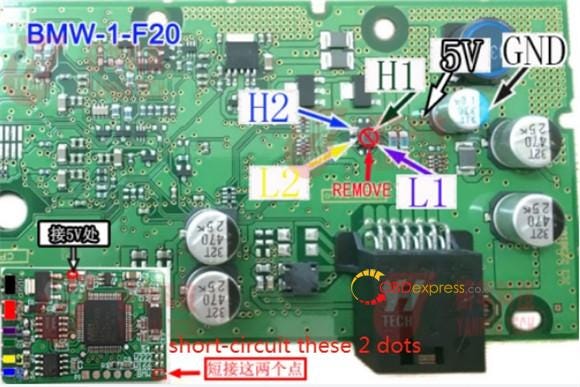

BMW 1 시리즈 F20 계기판 다이어그램:

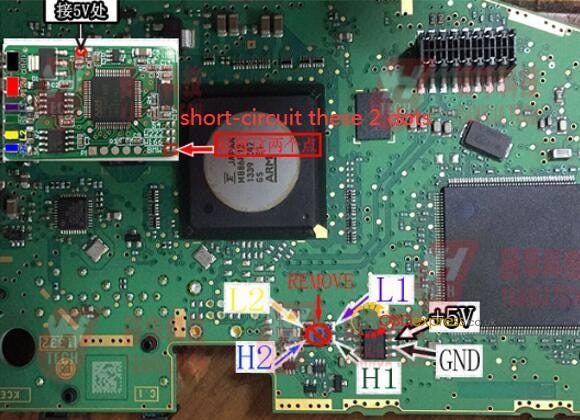

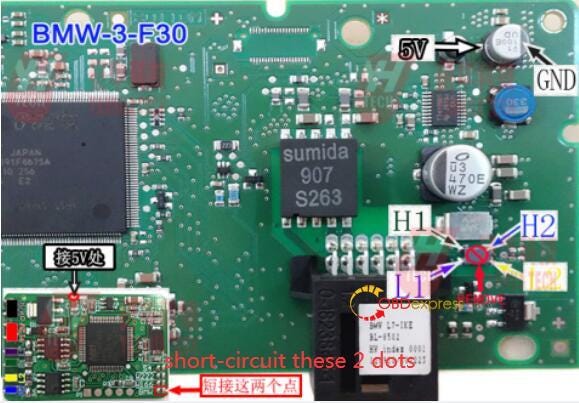

BMW 3 시리즈 F30 계기판 다이어그램:

BMW 3 GT 시리즈 F30 계기판 다이어그램:

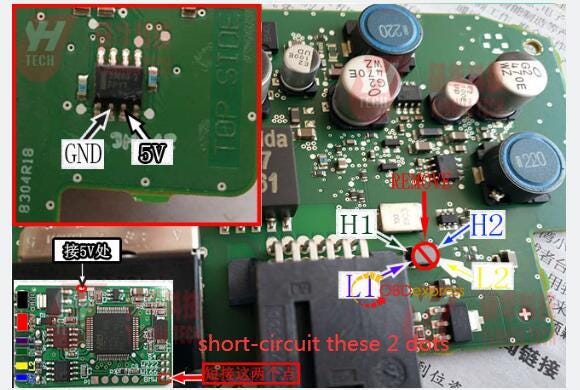

BMW X5 F15 계기판 다이어그램:

American Standard BMW X5 F15 계기판 다이어그램:

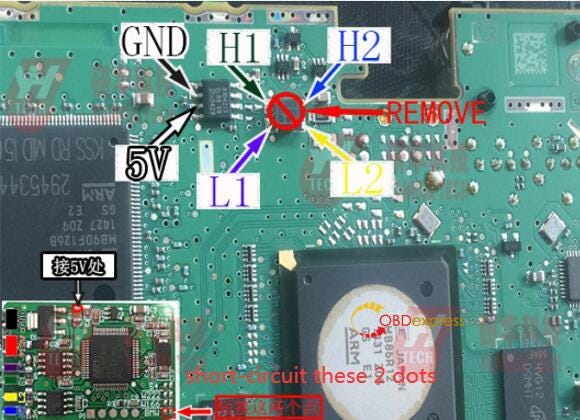

BMW FEM 다이어그램:

BMW CAS4(1L15Y/5M48H/1N35H) 다이어그램:

BMW X3 F25 계기판 다이어그램:
