LAUNCH X431 PAD V 정적 보정 BYD Yuan Plus EV 전방 카메라
LAUNCH-X431 PAD V ELITE는 ADAS 기능을 지원하며 BYD 2023 Yuan PLUS EV의 전면 카메라에 대한 정적 보정을 수행할 수 있습니다. 사용자는 이 과정을 참조하여 작동할 수 있습니다.
기능 설명:
이 기능은 Yuan PLUS EV의 전면 카메라에 대한 정적 보정을 수행하는 데 사용됩니다. 다음과 같은 상황에서 이 기능을 실행해야 합니다.
1. 전면 카메라 또는 다기능 비디오 컨트롤러가 교체되었습니다.
2. 앞 유리창을 교체합니다.
3. 차체 구조가 변경되고 섀시가 조정됩니다.
4. 교정하지 않은 것과 관련된 DTC가 있습니다.
이 기능을 실행하기 전에 다음 사항을 확인하세요.
ADAS 장치가 활성화되었습니다.
타겟 및 타겟 배치 도구를 사용할 수 있습니다.
교정 장소가 적합합니다.
점화 스위치가 ON 위치에 있습니다.
진단 장비는 네트워크에 연결됩니다.
절차:
1. X-431 PAD V 에서 [로컬 진단]을 선택한 다음 테스트를 위해 [BYD]를 선택합니다.
2. 최신 BYD 소프트웨어 업그레이드 버전 V19.80 이상을 선택하세요. "확인"을 클릭하세요.
3. [자동차 모델 자동 검색]을 선택하세요.
4. 식별된 모델이 실제 모델과 일관성이 있는지 확인하세요.
일치하면 [수정]을 클릭하세요. 일치하지 않으면 [수동으로 자동차 모델 선택]을 클릭하여 테스트할 올바른 모델을 선택하세요.
5. [고속 스캔]을 클릭합니다.

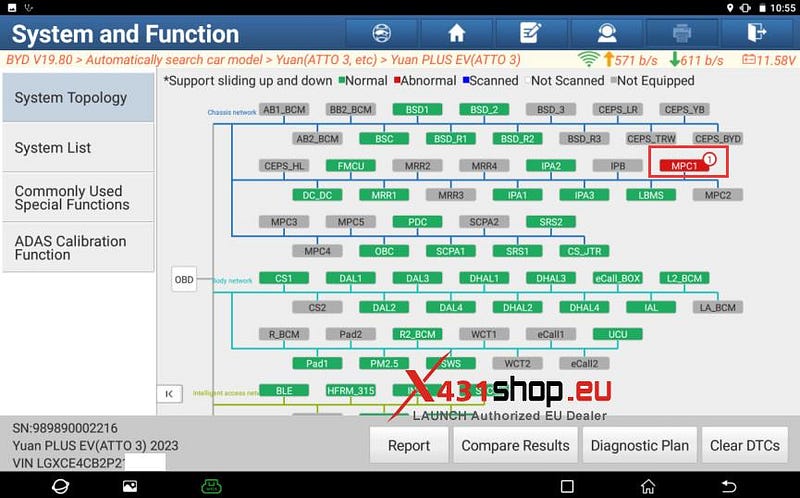

6. 올바른 전면 카메라 시스템이 스캔되었습니다. [MPC1] (VEONEER) 다기능 비디오 컨트롤러(MPC_VEONEER)를 선택하세요.
7. [ENTER]를 클릭하세요.
8. [특수기능]을 클릭하세요.
9. [판매 후 교정]을 클릭하세요.
10. 차량을 보정에 적합한 위치로 이동한 후 확인을 클릭합니다.
툴링 위치 매개변수: 전면 차축 중심에서 카메라 교정판까지의 거리는 6000mm이고, 카메라 교정판 중심점에서 지면까지의 높이는 1449mm입니다.
11. ADAS ECO 제품을 예로 들어, FLYER_ADAS_ECO 구성 파일을 최신 버전으로 업데이트합니다. 이미 업데이트된 경우 업데이트할 필요가 없습니다.
12. 교정 전 준비가 완료되면 확인을 클릭합니다.

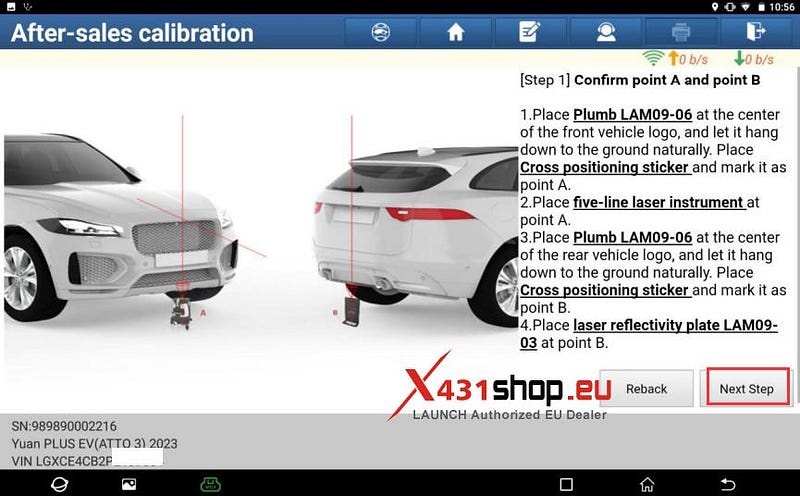

13. 안내에 따라 타겟을 배치하세요. 1단계: A 지점과 B 지점을 확인하고 [다음 단계]를 클릭하세요.
14. 2단계 : 레이저로 A점과 B점을 연결하고 차량 중심선 P를 확인한 후 [다음 단계]를 클릭합니다.
15. 3단계: C 지점을 확인하고 [다음 단계]를 클릭합니다.
16.4단계: 장치를 차량과 평행하게 설정 및 조정한 후 [다음 단계]를 클릭합니다.
17. 5단계: 높이를 설정하고 [다음 단계]를 클릭합니다.
18. 6단계: 차량 모델 타겟을 선택하세요. BYD는 Romeo 타겟(LAM01–11)을 사용합니다. [보정]을 클릭하여 보정을 시작하세요.
19. 교정 결과를 확인하세요. "교정 결과 1: 완료, 교정 결과 2: 정상"이 표시되면 교정이 성공적으로 완료된 것입니다.
실패할 경우, 실패 메시지에 따라 조정하세요. 여러 번 재보정할 수 있습니다. [뒤로]를 클릭하여 보정을 종료하세요.
20. ADAS 보고서를 저장하여 보정이 성공했음을 보여줍니다.
