OBDSTAR X300 Classic G3: VW GEN4 NEC24C64용 AKL 프로그램
오늘은 OBDSTAR VW4-AKL 케이블을 사용하여 X300 Classic G3 가 장착된 VW GEN4 NEC24C64 대시보드의 데이터를 읽는 방법을 보여드리겠습니다 . IC를 제거하거나 PCB를 납땜하지 않고도 벤치를 통해 모든 키 분실 프로그래밍을 수행하는 방법을 보여드리겠습니다.
1단계. EEPROM 데이터 백업

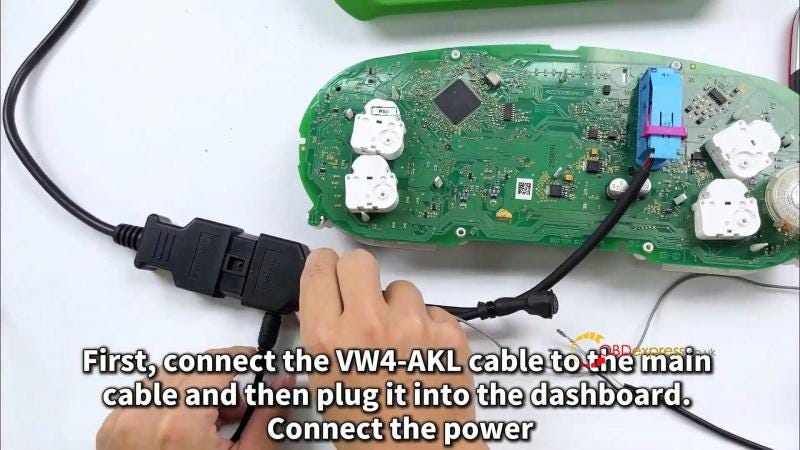

먼저 VW4-AKL 케이블을 메인 케이블에 연결한 후 대시보드에 꽂으세요. 전원을 연결하세요.
IMMO >> VW/AUDI/SKODA/SEAT >> 최신 버전 >> 수동 선택 시스템 >> VW >> 4세대 CAN 미터 >> 자동 감지 >> 확인
해당 기능은 서버에 접속하여 이용하실 수 있습니다. 인터넷 연결이 정상인지 확인해 주시기 바랍니다.
모든 키 분실(VW4-AKL 케이블을 통해 IMMO 데이터를 직접 읽음) >> 확인 >> EEPROM 읽기
[가이드]를 탭하여 메모를 주의 깊게 읽어보세요.
벤치모드에서 키 프로그래밍을 실행하고 싶으시다면, 사용설명서에 따라 추가 코일을 구매하여 설치하시면 됩니다.
이제 이 코일을 설치하는 방법을 보여드리겠습니다.
- 먼저 전원을 끄세요.
- 플러그를 뽑고 안내에 따라 7번 핀과 8번 핀을 찾아 정확히 삽입하세요. 그런 다음 재설정하세요.
- [핀아웃]을 탭하여 배선도를 확인하고 대시보드 유형과 일치하는 이미지를 찾으세요.
정확히 일치하는 점을 찾을 수 없다면, 첫 번째 일반 다이어그램을 사용하여 직접 정확한 점을 측정하고 확인하세요. 부분 이미지를 확대하여 정확한 점을 찾으세요.
- 전원을 끄고 탐침을 해당 지점에 놓은 후 전원을 켭니다.
- 대시보드에서 소리가 날 때까지 6~7초간 기다린 후 [Enter]를 눌러 확인하세요.

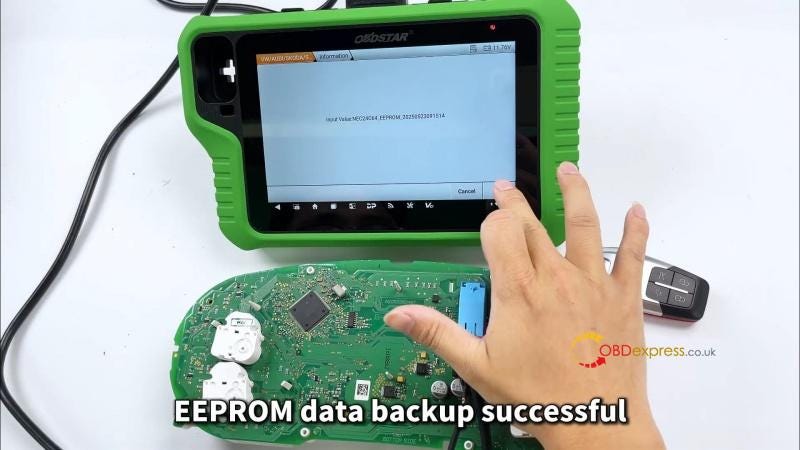

EEPROM 데이터 백업이 성공했습니다.
2단계. IMMO 데이터 읽기
IMMO 데이터 읽기 >> 확인

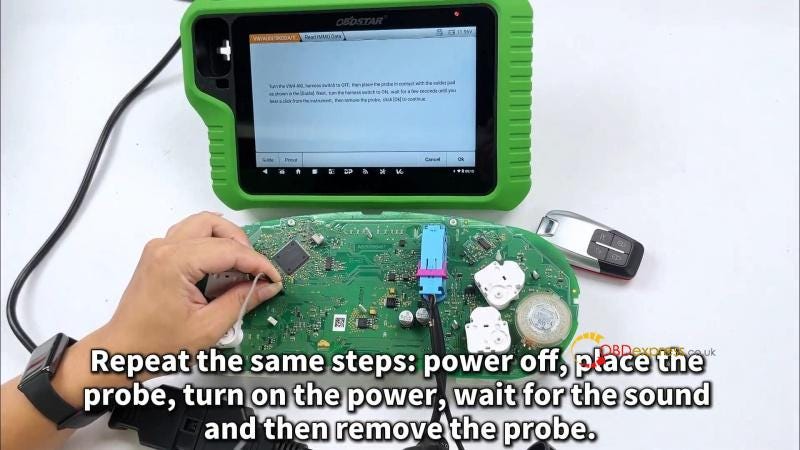

동일한 단계를 반복합니다. 전원을 끄고, 프로브를 놓고, 전원을 켜고, 소리가 날 때까지 기다린 다음 프로브를 제거합니다.
Immo DATA 읽기가 성공했습니다.
3단계. 프로그램 키
이제 딜러 키를 만들어 보겠습니다.
KEY MASTER G3 유도 코일 내부에 열쇠를 넣으세요 .
딜러 키를 성공적으로 만들었습니다.
IMMO 상태를 확인하세요.
현재 키가 프로그래밍되지 않은 것으로 표시됩니다. 기기의 안내에 따라 단계별로 키를 프로그래밍하세요.

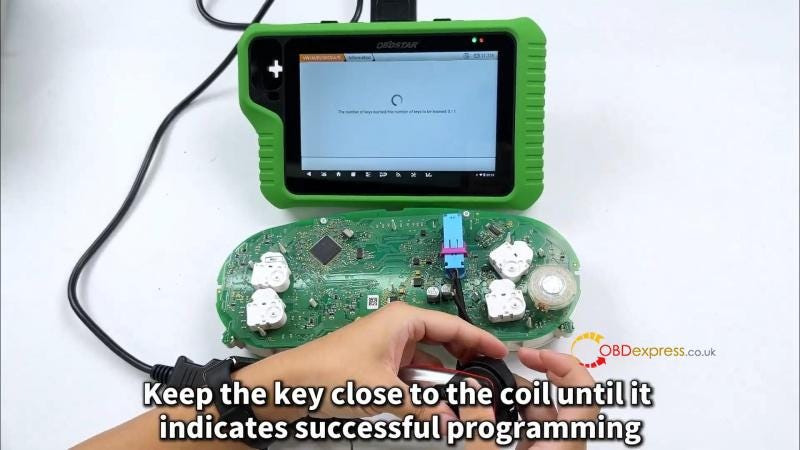

프로그래밍이 성공적으로 완료되었음을 나타낼 때까지 키를 코일에 가까이 두십시오.
완전히 배우세요.
IMMO 상태를 다시 확인하면 키가 성공적으로 프로그래밍된 것으로 표시됩니다.
이제 차량에서 키를 테스트하여 확인할 수 있습니다.
