Toyota Hilux Revo AKL 프로그래밍 - Xhorse 도구
이것은 Xhorse Toyota 8A 어댑터 와 함께 Toyota Hilux Revo 2017 AKL용 Xhorse VVDI Key Tool Max 및 Xhorse VVDI Mini OBD 를 사용하는 방법에 대한 데모입니다 .
도구:
Xhorse VVDI 키 도구 Max
Xhorse VVDI 미니 OBD
Xhorse Toyota 8A 어댑터
사이:
작업 전에 Xhorse VVDI Key Tool Max에서 다이어그램을 주의 깊게 보십시오.
1) 커넥터를 보호하고 단락을 방지하기 위해 자동차 배터리의 양극을 분리합니다.

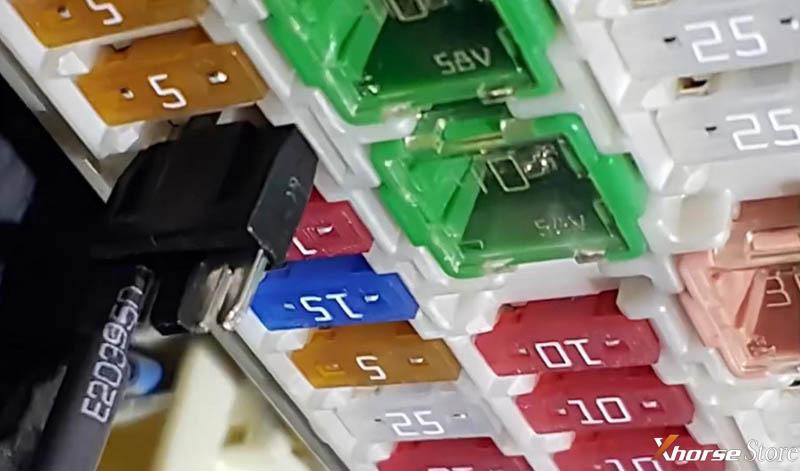

2) 10A ECU No.2를 뽑고 J3 No.1 파란색 케이블을 연결합니다.
3) 파란색 케이블을 J3 케이블 1번에 연결합니다.
4) 5A IG2 No.3 플러그를 뽑고 갈색 케이블 No2 J3 플러그를 연결합니다.
휴즈 박스는 조수석 쪽 수납 랙 아래에 있습니다.

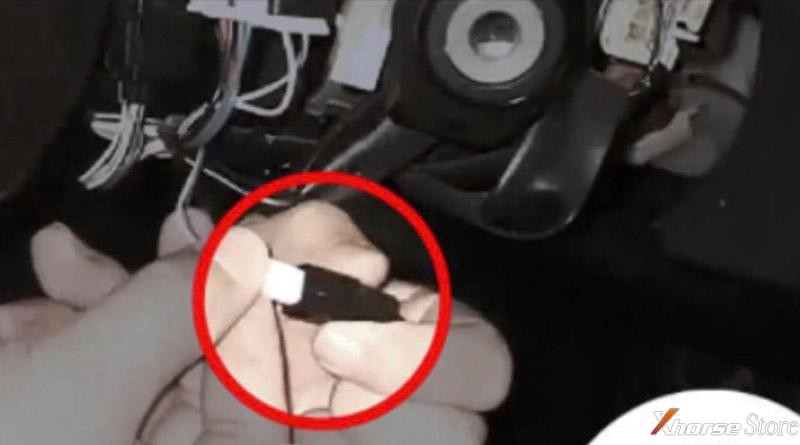

5) 잠금 플러그를 뽑고 ELV 케이블 J5 잠금 플러그를 연결합니다.
6) J4를 OBDII 포트에 연결합니다.
7) Xhorse Toyota 8A 어댑터로 J6 잠금 플러그와 Xhorse VVDI Mini OBD를 연결합니다.

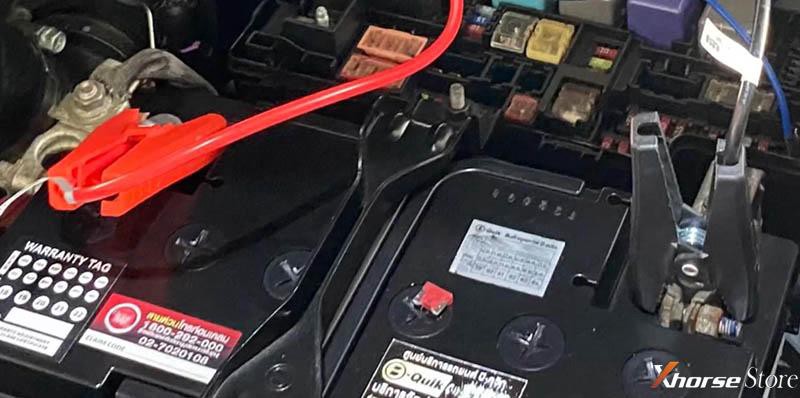

8) J1을 배터리 극 B 양극에 연결하고 J2를 배터리 극 B 음극에 연결하여 12V를 공급합니다.
작업:
연결 후 해보자.
"IMMO"를 입력하고 특정 모델을 선택합니다.

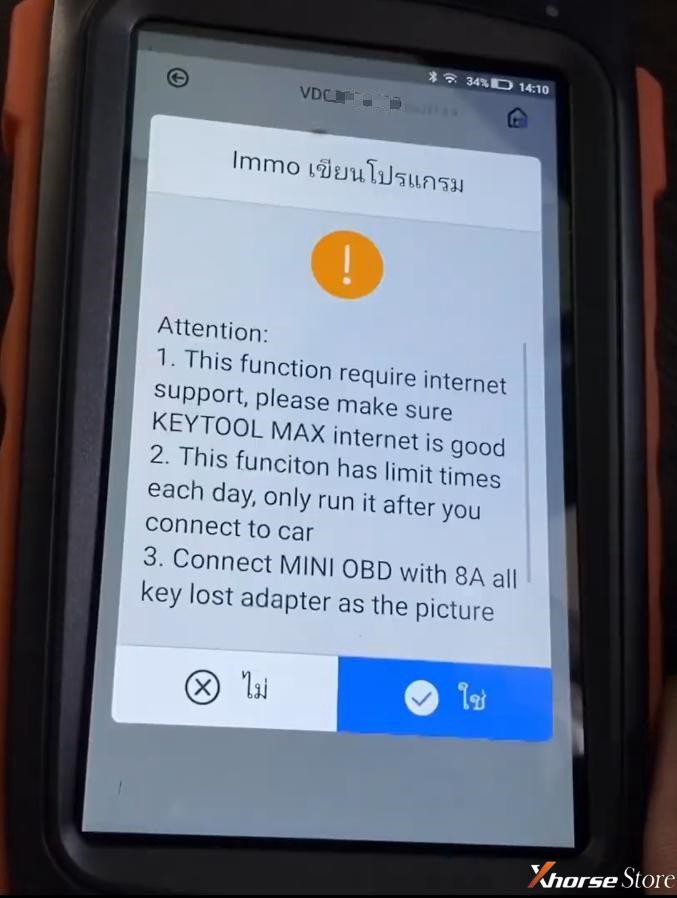

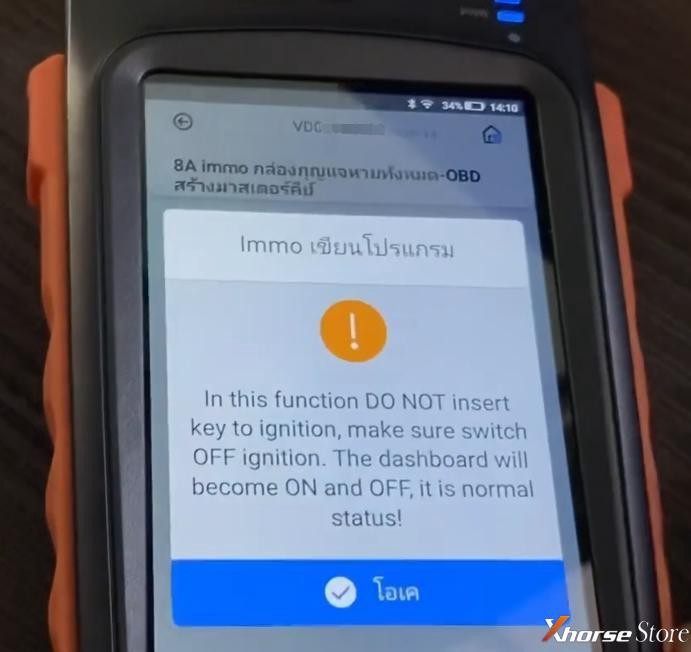

지시 사항을 주의 깊게 보고 따르십시오.

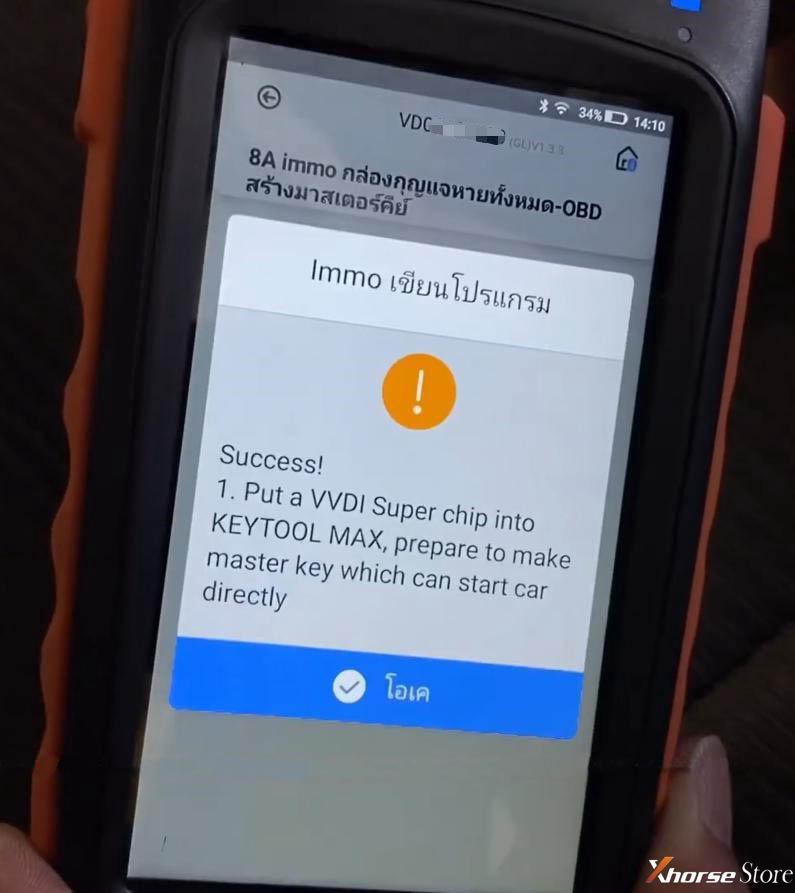

Xhorse VVDI 슈퍼 칩을 삽입한 다음 "마스터 키 1"을 눌러 계속하십시오.
세대 성공.
모든 연결을 복원합니다.
마스터 키를 사용하여 자동차를 켭니다. 여기 보안 표시등이 꺼집니다.
그런 다음 엔진을 시동하십시오.
모두 작동합니다!
이것이 Xhorse Toyota 8A 어댑터와 함께 Toyota Hilux Revo 2017 AKL용 Xhorse VVDI Key Tool Max 및 Xhorse VVDI Mini OBD를 사용하는 방법입니다.
완료!잘했습니다.
