OBD/Bench/Boot/BDM/JTAG를 통한 KT200 및 KTM200 ECU 읽기 테스트
KT200/KTM200 은 시장에 출시된 모델의 99%에 대해 ECU 유지보수, 칩 튜닝 및 DTC 코드 제거를 지원하는 새롭고 전문적인 ECU 읽기 및 쓰기 장비입니다. BOSCH, MAGNETI MARELLI, CONTINENTAL, Denso, DELCO, TEMIC 또는 SIEMENS에서 벤치, 부트, BDM/JTAG 및 OBD 모드로 온라인으로 작동하며 추가 동글이 필요하지 않습니다. obdexpress.co.uk 엔지니어 가 BMW/HONDA/VAG/AUDI/SAK/Mitsubishi에서 잘 작동하는 것으로 테스트 및 확인되었습니다 .
KT200 ECU 프로그래머에는 두 가지 버전이 있습니다.
- KT200 Auto Version 에는 Car OBD, Truck OBD, Full System, BDM/JTAG, TOOL BOOT, Bench Mode, TCU Gear의 7가지 라이선스가 포함되어 있습니다.
- KT200 정식 버전 에는 자동차 OBD, 트럭 OBD, 트랙터 OBD, 보트 OBD, 오토바이 OBD, 전체 시스템, BDM/JTAG, TOOL BOOT, 벤치 모드, TCU 기어 등 10개의 라이선스가 포함되어 있습니다.
자세한 테스트는 다음과 같습니다.
- 작동하기 전에 KT200 소프트웨어(KT200-22.804)를 다운로드하여 설치하십시오.
- KT200 소프트웨어 무료 다운로드
출처 1: https://mega.nz/file/GRBEDZwJ#u-prP9xtZ5EFAPF6b-3enpJMC1FlZIxXBe-E4OuV7Og
크기: 792.7MB
비밀번호가 없습니다!
비밀번호: 20220811
운영 체제: 윈도우 7, 윈도우 8/8.1, 윈도우 10, 윈도우 11
- KT200 소프트웨어 설치 비디오:
소프트웨어 다운로드 후 KT200 드라이버 및 소프트웨어 설치
KT200 소프트웨어 폴더에서 설정 애플리케이션 클릭
장치 관리자 >> 기타 장치 >> DFBTech 장치 >> 드라이버 업데이트로 이동
드라이버 위치 찾아보기 C:/Users/Administrator/Desktop /KTM200–22.804/DFBTech_Driver 폴더
'이 드라이버 소프트웨어 설치'를 선택하십시오.
Windows에서 드라이버를 성공적으로 업데이트했습니다.
USB DFBTech 드라이버가 범용 직렬 버스 컨트롤러 아래에 나타납니다.
2. 다양한 ECU 테스트

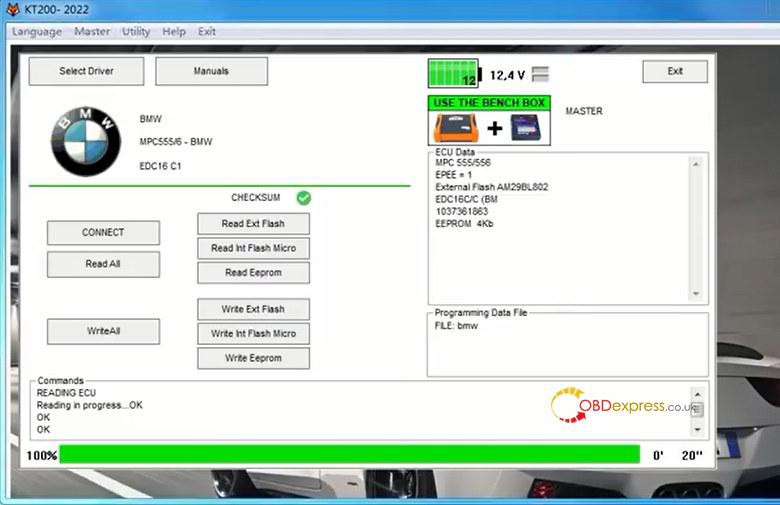

벤치 모드의 BMW EDC16 C1 MPC555/6
HONDA EDC17 C58 TC1793- 벤치 모드
VAG MG1CS001 SPC5777- 벤치 모드
BDM/JTAG 모드에서 AUD SH7055
SAK TC1738 — 부팅 모드에서
Mitsubishi Outlander E6T70484- 부트 모드
연결:
배선도를 찾는 세 가지 방법이 있습니다.
방법 1: KT200 소프트웨어 폴더: C:/KT200-master/DOCUMENTS/help 디렉토리
방법 2: Select Driver 인터페이스에서 작동 모드, 자동차 제조업체, 차량 및 드라이버를 선택한 후 화면 오른쪽 하단의 ' INFO '를 클릭하여 해당 배선도를 확인하십시오.
방법 3: ECUHELP 소프트웨어 에서 확인
KT200을 ECU와 컴퓨터에 연결
네트워크 연결 활성화(작동 중 인터넷이 정상인지 확인)
ECU를 읽는 단계별:
KT200 소프트웨어 실행
드라이버 선택
ECU 작동 모드, 자동차 제조사, 차량 및 운전자를 선택하고 확인을 누릅니다.
먼저 연결 >> 원본 데이터를 저장할 새 파일 이름 만들기 >> ECU 읽기
위의 비디오를 따라 작동하려면 화면에 지시하십시오.
위에서 테스트한 ECU 외에도 KT200 은 VOLVO MPS6, VAG DQ400E/SQ100, Jeep 9h28 TCU와 같은 PCMtuner 보다 훨씬 더 많은 TCU를 수행할 수 있습니다 .
