Yanhua FEM/BDC 프로그래밍 클립을 사용하는 방법은 무엇입니까?
carmethod
2022. 9. 14. 16:24
Yanhua FEM/BDC 특수 프로그래밍 클립 은 분해 없이 BMW 95128/95256 칩을 읽을 수 있도록 설계되었습니다. 제거하거나 납땜할 필요가 없으며 ACDP, Xhorse, Autel, CGDI, Xtool 등과 같은 진단 도구로 작업하기 쉽습니다.
Yanhua FEM/BDC 클립을 설치하는 방법은 무엇입니까?
다음은 Mini ACDP 및 BDC 모듈을 예로 들어 보겠습니다.
모든 액세서리 준비:
FEM/BDC 인터페이스 보드
OBP+ICP 어댑터
ACDP 호스트
20핀 케이블
12V 케이블
8핀 케이블
8핀 소켓
청소 프로브
BDC 모듈
참고: PCB의 작은 구멍이 3중 방지 접착제로 막힌 경우 청소 프로브를 사용하여 청소하십시오.
- BDC 특수 프로그래밍 클립 설치:
- 특수 프로그래밍 클립의 나사 2개를 PCB 플레이트 2-홀에 삽입합니다.
- PCB 잠금 장치를 잠급니다.
- 8PIN 케이블을 연결합니다.
- 8PIN 소켓을 연결하면 다른 장치에 사용할 수 있습니다.
- OBP+ICP 어댑터를 연결합니다.
- FEM/BDC 인터페이스 보드를 설치합니다.
- 12V 전선을 연결합니다.

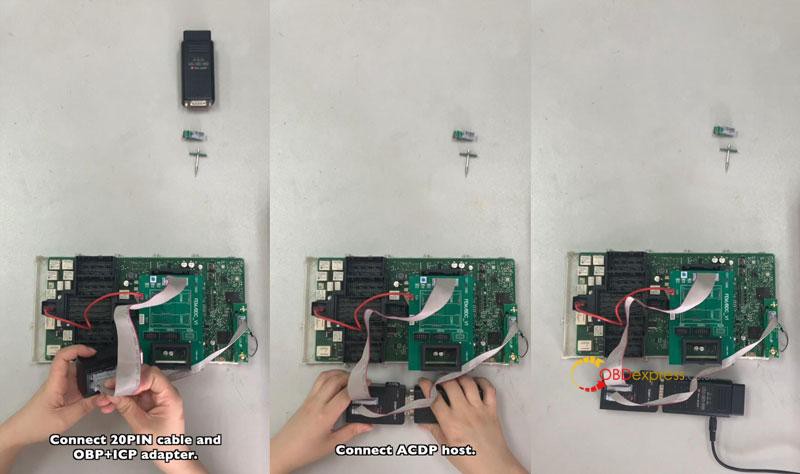

- 20PIN 케이블과 OBP+ICP 어댑터를 연결합니다.
- ACDP 호스트를 연결합니다.
완전한!
이제 ACDP 앱에서 BDC 모듈을 전처리할 수 있습니다.
