OBDSTAR DC706 읽기 및 쓰기 캐딜락 6L45 TCM EEPROM 플래시
OBDSTAR DC706 ECU 프로그래머 는 아무런 문제 없이 Cadillac 6L45 TCM에서 EEPROM 및 플래시를 읽고 씁니다.
필요한 장치 및 액세서리:
OBDSTAR DC706 ECU 도구
메인 케이블
OBDSTAR P004 어댑터
OBDSTAR P004 ECU 클론 점퍼
캐딜락 6L45 TCM
배선도(핀아웃):
참고: 핀아웃 기능은 자동차 브랜드 및 모델을 선택한 후 DC706 태블릿에서 찾을 수 있습니다.
연결:
배선도에 따라 P004 점퍼를 Cadillac TCM에 올바르게 연결하십시오.
P004 점퍼의 다른 쪽 끝과 P004 어댑터를 연결합니다.
P004 어댑터의 다른 쪽 끝을 메인 케이블에 연결합니다.
메인 케이블의 다른 쪽 끝을 DC706 에 연결합니다.
P004 어댑터의 스위치 버튼을 누르지 말고 저항을 켜십시오!
메뉴 기능 경로:
ECU 플래셔 선택>> 모두>> TCM>> TCM V30.00>> CADILLAC>> CADILLAC GM 6L45(OBD/BENCH)>> 시작
단계:
1단계: "연결"을 클릭하고 P004 어댑터의 스위치 버튼을 누릅니다.
ECU에 성공적으로 연결
2단계: "eeprom 읽기"를 클릭합니다.
파일을 읽은 후 저장
3단계: "플래시 읽기"를 클릭합니다.
파일을 읽은 후 저장
위와 동일한 연결 방법으로 OBDSTAR DC706을 새로운 TCM에 연결합니다.
4단계: "eeprom 쓰기"를 클릭합니다.
시스템에서 "HEX 편집기 데이터를 쓸 것인지 여부"라는 메시지가 표시되면 "아니오"를 클릭합니다.

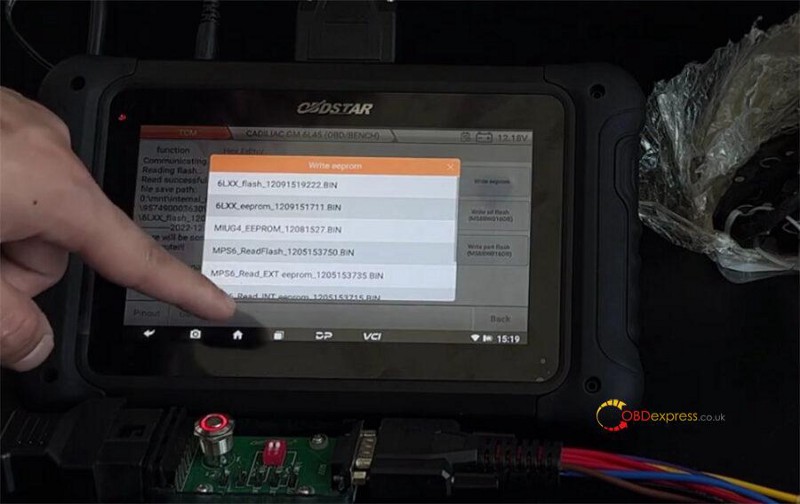

2단계에서 방금 저장한 원래 eeprom 파일을 선택하여 새 TCM에 씁니다.

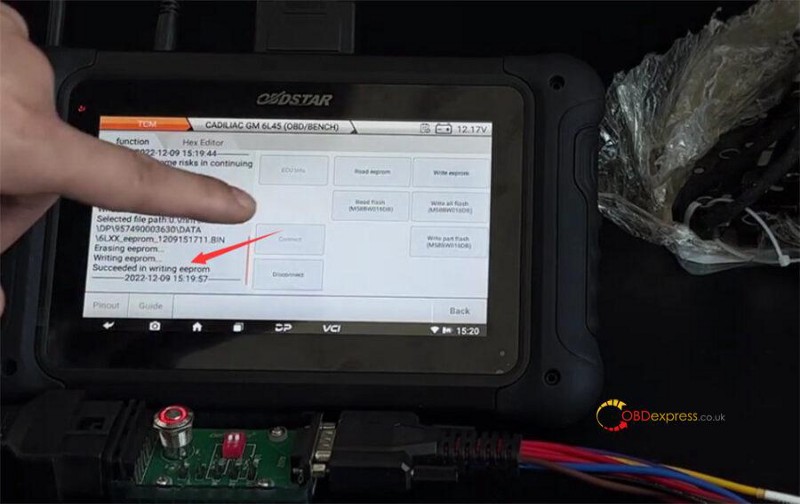

성공적으로 작성
5단계: "모든 플래시 쓰기"를 클릭합니다.
시스템에서 "HEX 편집기 데이터를 쓸 것인지 여부"라는 메시지가 표시되면 "아니오"를 클릭합니다.
3단계에서 방금 저장한 원본 플래시 파일을 선택하여 새 TCM에 씁니다.
성공적으로 작성
6단계: "연결 해제"를 클릭합니다.
모든 읽기 및 쓰기 작업이 완료되면 "연결 끊기"를 클릭하고 P004 어댑터의 전환 버튼을 눌러 작업을 종료합니다.
완료!
벤치에서 OBDSTAR DC706 으로 Cadillac TCM을 복제하는 것은 매우 쉽습니다 .
