Xhorse VVDI 주요 도구 플러스, 2018 VW Beetle MQB48 주요 성공 추가
Xhorse VVDI Key Tool Plus는 이제 2018 Volkswagen Beetle MQB48 키를 성공적으로 추가하도록 지원할 수 있습니다. VW MQB 라이센스를 활성화 하고 차량에서 immo 상자를 제거 해야 합니다 . immo 데이터에 액세스할 수 있는 두 가지 방법이 있습니다. PCB에서 핀을 들어 올리거나 핀 연결을 자릅니다. 이를 위해서는 숙련된 기술자가 필요합니다.
MQB IMMO 데이터를 읽고 잠금 해제하는 방법은 무엇입니까?
VW MQB48 NEC35xx를 예로 들어 보겠습니다.
전체 프로세스 동안 안정적인 네트워크를 유지하십시오.
- MQB 데이터 읽기 및 저장

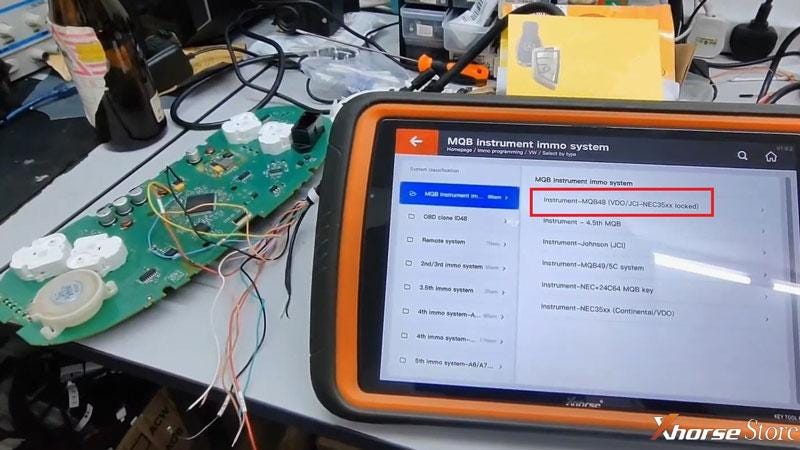

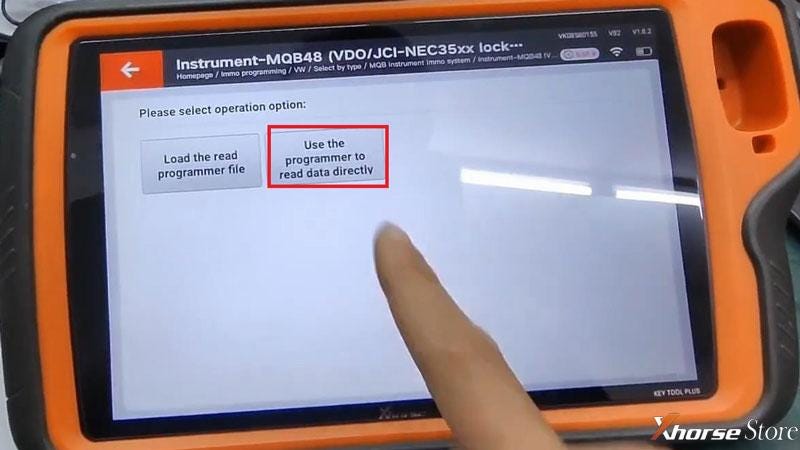

Immo 프로그래밍 >> VW >> 유형별로 선택 >> MQB 계측기 immo 시스템 >> 계측기 — MQB48(VDO/JCI- NEC35xx 잠김) >> 프로그래밍 시작>> OK >> OK >> IMMO 데이터 읽기 >> 프로그래머를 사용하여 데이터 직접 읽기
여기에서 2가지 방법으로 배선도를 확인할 수 있습니다.
PCB에서 핀을 들어 올리거나 핀 연결을 자릅니다. 컷 핀 연결이 조금 더 쉬울 수 있습니다.
- PCB에서 핀을 들어 올리십시오.
1 단계. 배선도에 따라 들어 올릴 핀(FVDD)을 찾습니다.
2 단계. 히트 건을 사용하여 지원해야 합니다. 온도를 355℃로 설정하고 바람을 최소로 설정하고 공기총의 총구를 들어 올릴 핀을 향하게 합니다.
3단계. 핀이 가열될 때까지 기다렸다가 날을 아래쪽 발에 삽입하고 부드럽게 들어 올립니다. 핀이 너무 높이 들리지 않도록 주의하고 핀이 PCB를 벗어나지 않도록 하십시오.
4단계. 핀이 식을 때까지 기다렸다가 핀에서 얇은 와이어 또는 니스 칠한 와이어를 용접하고 접착 용지를 사용하여 흔들리지 않도록 뒷면에 고정하십시오.
5단계. MCU를 읽은 후 핀(FVDD)에서 용접된 와이어를 제거하고 핀셋으로 업스윙을 누른 다음 전기 다리미로 핀을 가열하여 PCB에 용접합니다.
- 컷 핀 연결
1 단계. 배선도에 따라 절단할 핀 연결부를 찾고 표시된 위치와 모양에 따라 선을 절단합니다.
2 단계. 절단할 때 너무 많은 힘을 가하지 마십시오. PCB 아래의 회로가 손상될 수 있습니다.
3단계. 절단 후 FVDD 테스트 지점과 다른 지점이 분리되었는지 확인하십시오.
4단계. MCU를 읽은 후 절단 위치를 복원해야 합니다.

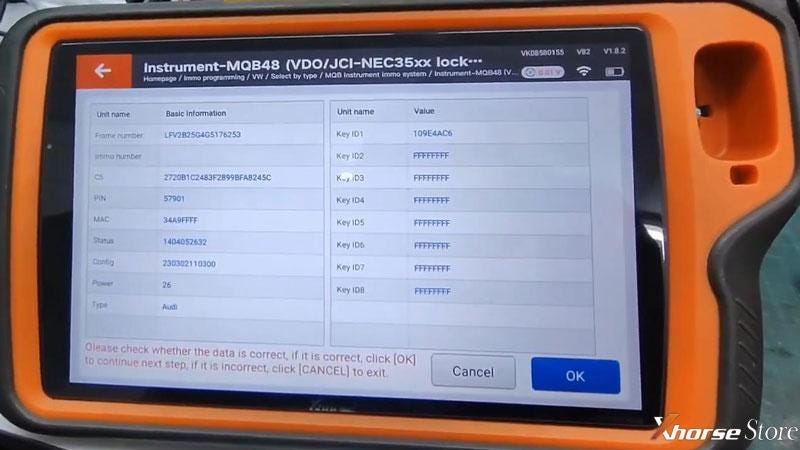

성공적으로 연결되면 읽기 >> 계속으로 이동합니다.

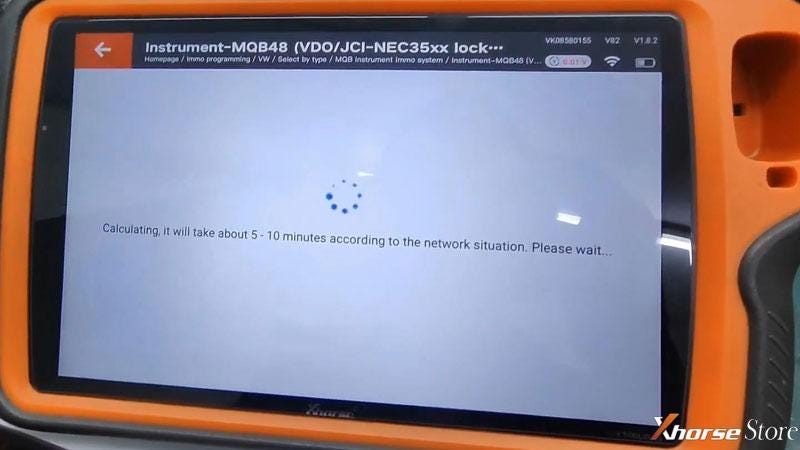

* VVDI Key Tool Plus는 완료하는 데 5~10분이 소요될 수 있습니다. 완료될 때까지 기다리십시오.
MQB 파일을 저장합니다. 파일이 잠겨 있어 생성할 수 없습니다.
- MQB 데이터 잠금 해제
IMMO 데이터 읽기 >> 잠긴 MQB 파일 로드
새 MQB 파일을 저장합니다.
딜러 키 생성 — immo 데이터 로드
새 MQB 파일이 잠금 해제되었습니다.
이제 키를 추가하거나 손실된 모든 키를 프로그래밍할 수 있습니다.
