Yanhua Mini ACDP BMW는 DME를 교체합니다: ICP를 통해 CAS ISN 읽기 및 쓰기
Yanhua Mini ACDP BMW를 사용하여 DME를 교체하는 방법은 무엇입니까 ? ICP로 CAS ISN을 읽고 쓰는 방식으로 쉽게 수행할 수 있습니다. 이 과정에서 모듈 1과 모듈 27이 필요합니다.
이것은 시연으로 BMW MSV80 DME 교체를 취하고 있습니다. 이 방법은 MSD80, MSD81, MSD85, MSD87, MSV90 DME를 대체하는 데에도 사용할 수 있습니다.
배울 동영상 확인:
https://www.youtube.com/watch?v=Or-YGdywFYo
1 단계. 대체해야 할 기증자 dme 읽기
참고: 원래 DME가 아님
준비:
MSV80 인터페이스 보드를 DME에 연결하고 OBP+ICP 어댑터를 연결합니다. OBP+ICP 어댑터의 CAN 저항을 "CAN-R-JOIN" 끝에 단락시킵니다. ACDP 호스트에 연결하고 전원을 켭니다.
작업:
Mini ACDP >> 인터넷 연결 확인 >> BMW >> DME ISN >> BENCH 모드 읽기/쓰기 DME ISN >> SIEMENS/Continental DME >> Exx >> N51(MSV80) >> ISN 읽기
연결을 확인하고 "계속"을 클릭합니다.
시스템 정보를 확인하고 "계속"을 클릭합니다.
길게 눌러 ISN(ISN은 나중에 사용됨)을 복사하고 "확인"을 클릭합니다.
ISN 데이터 읽기가 완료되면 "확인"을 클릭합니다.
2 단계. 원본 CAS 데이터 읽기
CAS3 인터페이스 보드 설치:
인터페이스 보드 포지셔닝 구멍을 찾아 지지 스터드와 BMW_CAS3 인터페이스 보드를 설치합니다.OBP+ICP 어댑터를 BDM01 어댑터에 연결합니다. BMW_CAS3인터페이스 보드를 연결합니다.
BMW로 돌아가기 옵션:
CAS1~4 >> CAS3/CAS3+ >> ICP 모드 >> CAS ISN 읽기/쓰기(DME 교체) >> MC9S12XDP512(마스크 0L15Y/0M23S) >> CAS EEPROM 읽기
ACDP 연결을 확인하고 "확인"을 클릭합니다.

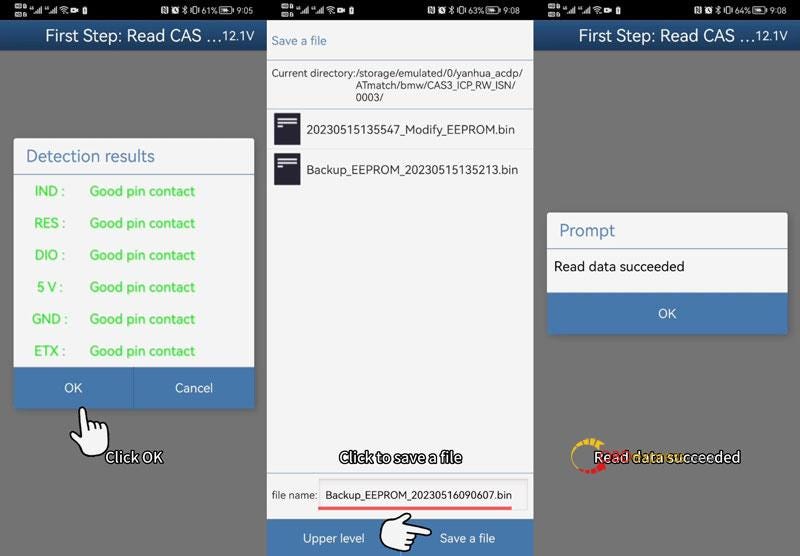

핀 감지가 완료될 때까지 기다린 후 "확인"을 클릭합니다.
칩 판독을 기다립니다…
파일을 저장하려면 클릭하세요.
데이터 읽기에 성공했습니다.
3단계. 작업 키를 통해 CAS 데이터 수정
설치:
OBP+ICP를 분리하고 BAV KEY 어댑터를 ACDP 호스트에 연결한 다음 작업 키를 삽입합니다.
작업:
ISN 수정 >> 32비트 ISN DME 교체 >> 확인 >> 저장한 EERPOM 파일 선택
연결을 확인하고 "확인"을 클릭합니다.
읽은 키 정보를 저장하기 위해 스크린샷을 찍고 "확인"을 클릭합니다.
수정 >> ISN 코드를 클릭하고 삭제 >> 읽기 기증자 DME ISN 붙여넣기 또는 입력 >> 수정
데이터 수정 완료.
4단계. 수정된 CAS 데이터 쓰기
설치:
BAV-KEY 어댑터를 뽑고 OBP+ICP를 연결합니다.
작업:
"CAS EEPROM 쓰기"로 돌아갑니다.
연결을 확인하고 "확인"을 클릭합니다.
핀 감지가 완료될 때까지 기다린 후 "확인"을 클릭합니다.
EEPROM 데이터를 선택하십시오.
메모리를 디코딩하고 있습니다. 잠시만 기다려 주십시오...
데이터 쓰기에 성공했습니다.
MSV80DME 교체 완료!
