Foxflash: 벤치 판독 MINI/BMW EDC17C50 엔진 ECU

Foxflash ECU 프로그래머는 벤치에서 MINI BMW EDC17C50 엔진 ECU에 대한 자동 체크섬을 읽고 쓰고 수행할 수 있습니다. 핀아웃 다이어그램에 따라 장치와 ECU를 엄격하게 연결하는 것이 중요합니다. 자세한 내용은 아래에서 확인하세요.

Foxflash BMW EDC17C50 ECU 핀아웃 다이어그램:

빨간색: +12V(핀1, 18)

검정색: 접지(핀 2)

파란색: CAN-H(핀 56)

주황색: CAN- L(핀 55)

흰색: 핀 92, 핀 89, 핀 9

갈색: 핀 89, 핀 92

다기능 케이블을 올바르게 연결하세요. 이 ECU에는 3가지 유형의 하드웨어 버전이 있습니다. 위의 조합을 연속해서 시도해 보세요. ECU는 연결 테스트 중에 어떠한 손상도 입지 않습니다.

벤치 박스 및 다기능 케이블을 통해 Foxflash ECU 도구 와 BMW ECU를 연결합니다 .

Foxflash Manager 및 Foxflash 소프트웨어 실행

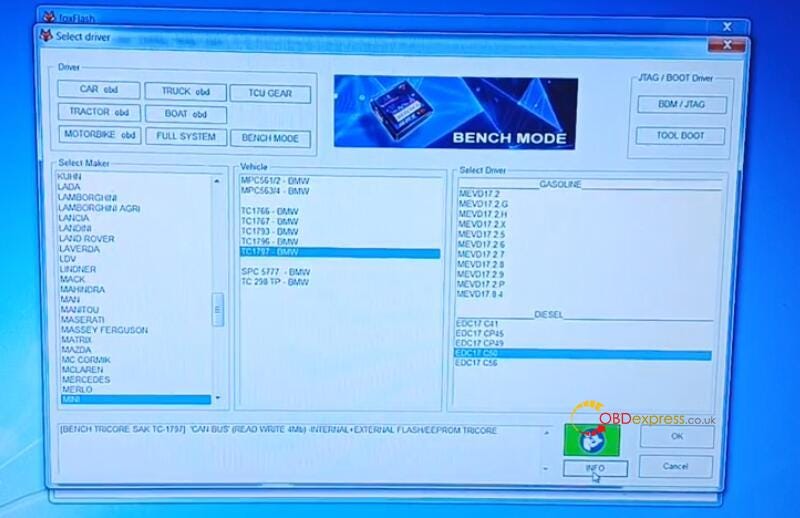

벤치 모드>> 미니>> TC1797-BMW>> EDC17C50 선택

ECU 연결, ECU-OK 읽기

Int Flash Micro를 읽고 데이터를 저장하세요.

EEPROM을 읽고 데이터를 저장하십시오-확인

모두 완벽하게 작동합니다!

일부 관련 Foxflash FAQ :

Q1: ECU 복제를 수행하는 경우 플래시 데이터와 EEPROM을 모두 읽고 모두 쓰나요??

A: 예, 복제 서비스를 위해서는 원래 ECU에서 플래시와 EEPROM을 읽고 두 파일을 모두 교체 ECU에 써야 합니다.

Q2: Windows 7에서 잘 작동하나요?

A: 예, Win7에서 잘 작동합니다. 때로는 드라이버가 손실되기도 하지만 바이러스 백신 때문일 수도 있습니다.

Q3: foxflash는 bmw ecu용을 읽고 쓸 수 있습니까?

A: FoxFlash는 데이터를 읽고 쓰지만 ISN을 추출하지는 않습니다.

Q4: bmw ecu를 복제하려면 다른 도구도 필요합니까? foxflash로만 dme를 복제하면 차에서는 작동하지 않나요?

A: ECU 복제의 경우 FoxFlash ECU 칩 튜닝 도구는 FoxFlash ECU& TCU 지원 목록 의 부품 번호에만 충분합니다 .
