이것은 LAUNCH CRP IMMO Key Programmer를 단계별로 연결하는 방법에 대한 튜토리얼입니다 . 또한 대부분 차량 모델에서 DLC의 위치도 보여줍니다.
또한 읽어보세요:
CRP IMMO 빠른 시작 및 업그레이드 가이드를 시작하세요
DLC(데이터 링크 커넥터) 위치는 어디인가요?
DLC(데이터 링크 커넥터 또는 진단 링크 커넥터)는 일반적으로 진단 코드 리더가 차량의 온보드 컴퓨터와 인터페이스하는 16핀 커넥터입니다.
일반적으로 대부분 차량의 경우 계기판 중앙에서 12인치 떨어진 곳, 운전석 아래 또는 주변에 있습니다. 특수 디자인이 있는 일부 차량의 경우 DLC 위치가 다를 수 있습니다.
위치는 다음 그림을 참조하세요.
A - 오펠, 폭스바겐, 아우디
B — 혼다
C—폭스바겐
D - 오펠, 폭스바겐, 시트로엥
E — 장안
F — 현대, 대우, 기아, 혼다, 도요타, 닛산, 미쓰비시, 르노, 오펠, BMW, 메르세데스-벤츠, 마쓰다, 폭스바겐, 아우디, GM, 크라이슬러, 푸조, 리갈, 베이징 지프, 시트로엥 및 기타 인기 모델.
DLC를 찾을 수 없는 경우, 차량 서비스 매뉴얼에서 위치를 참조하세요.
LAUNCH CRP IMMO를 연결하는 방법 ?
- 점화를 끄세요.
- 차량의 16핀 데이터 링크 커넥터(DLC)를 찾으세요.

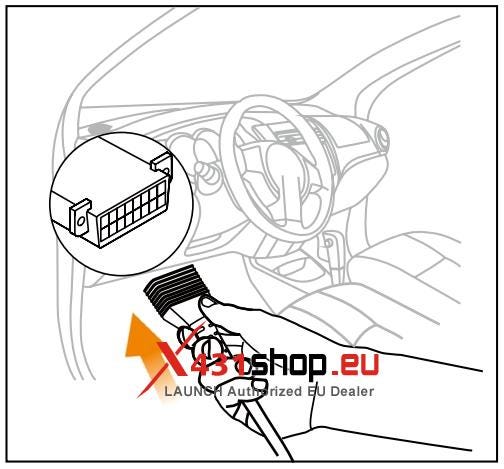

- 진단 케이블의 한쪽 끝을 차량의 DLC(데이터 링크 커넥터) 포트에 꽂고, 다른 쪽 끝을 CRP IMMO 도구 의 DB-15 진단 커넥터에 꽂은 후, 고정 나사를 조입니다.
참고사항:
- 일부 차량에는 플라스틱 DLC 커버가 있으며, 진단 케이블을 연결하기 전에 이 커버를 제거해야 합니다.
- 케이블 커넥터는 키가 있어서 한 방향으로만 맞습니다. 케이블 커넥터를 DLC에 연결하는 데 문제가 있으면 커넥터를 180도 회전하고 다시 시도하세요.
- 점화를 켜세요. 엔진은 꺼져 있거나 작동 중일 수 있습니다.
주의: 점화가 켜져 있거나 엔진이 작동 중일 때는 테스트 장비를 연결하거나 분리하지 마세요.
