LAUNCH-X431 도구 지원 Cayenne 2011~2017에 대한 키 추가 및 모든 키 분실, 프런트 엔드 ECU 모듈을 제거하고 읽어야 합니다.
지원 제품:
X431 PRO 시리즈:
X431 PROS V / X431 V+ / X431 PRO ELITE / 프로스 엘리트 / X431 V / PRO3 V+ 엘리트
X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5 는 Immobilizer 프로그래머 G3 와 함께 사용해야 합니다 .
X431 PAD 시리즈 제품:
X431 PAD V / X431 PAD VII 은 Immobilizer 프로그래머 G3 와 함께 사용해야 합니다 .
IMMO 시리즈:
X431 IMMO ELITE / X431 IMMO PLUS
테스트된 모델:
포르쉐 카이엔 2013, VIN: WP1AG2928D***

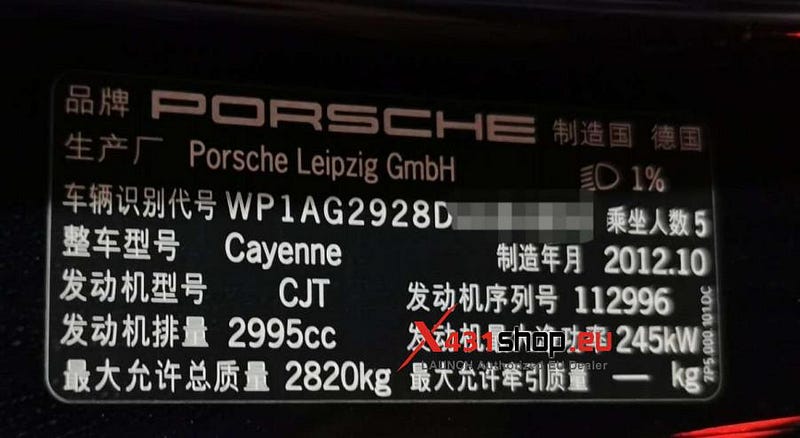

카이엔 2013의 네임플레이트
작동 가이드
백업 이모빌라이저 데이터
1. 그림 1-1-1과 같이 가속 페달 위에 위치한 차량 전면 ECU를 제거합니다. 제거된 전면 ECU는 1-1-2와 같습니다.

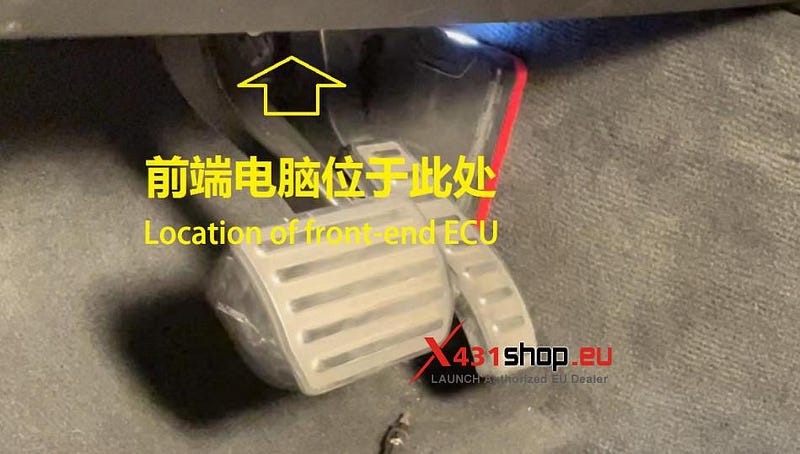

그림 1-1-1: 프런트엔드 ECU 위치

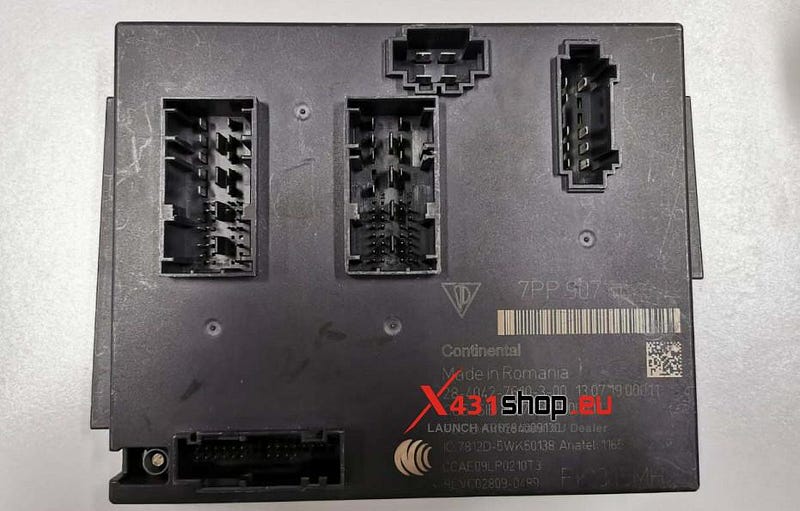

그림 1-2-2: 프런트엔드 ECU의 모습
2. 전면 ECU를 분해하여 마스터 컨트롤 칩을 찾습니다. 그림 1-2와 같습니다. 모델을 확인합니다. 4가지 유형이 있습니다: 1L15Y, 1N35H, 2M25J, 5M48H(이 차량 모델의 경우 5M48H입니다):
그림 1-2: 프런트엔드 ECU의 배선도
a) 그림 1-3과 같이 차량 OBD 인터페이스, 태블릿, 이모빌라이저 프로그래머 G3를 연결합니다.

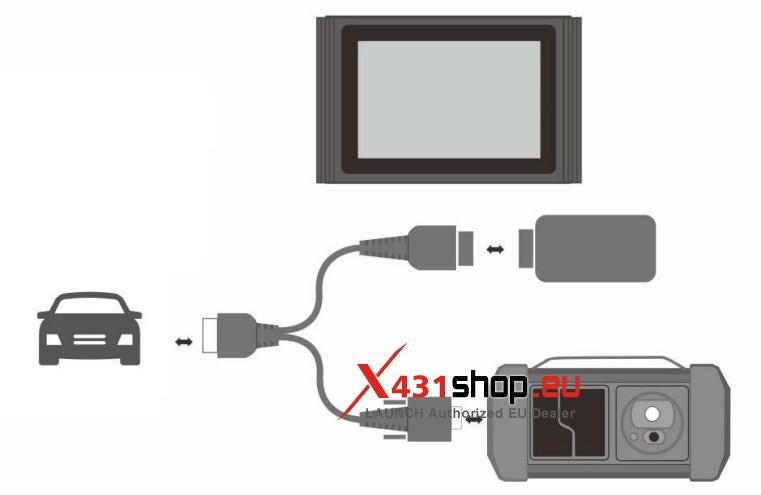

그림 1-3: 차량, 태블릿 및 이모빌라이저 프로그래머 G3 연결 다이어그램
b) Porsche Immobilizer 소프트웨어를 입력하면 1-4에 표시된 대로 Immobilizer의 주요 기능 메뉴가 표시됩니다.
그림 1-4: Immobilizer 주요 기능 메뉴
c) "Immobilizer Password Reading> Cayenne> 2011–2017> 5M48H"를 선택하면 현재 메뉴는 1–5와 같습니다.

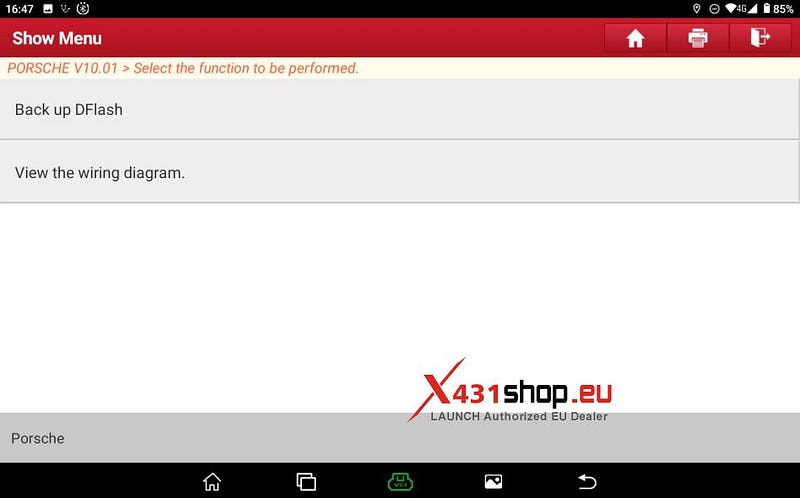

그림 1-5: 이모빌라이저 비밀번호 읽기 하위 기능 메뉴
d) 그림 1-6과 같이 [배선도 보기]를 클릭합니다.
그림 1-6: 배선도

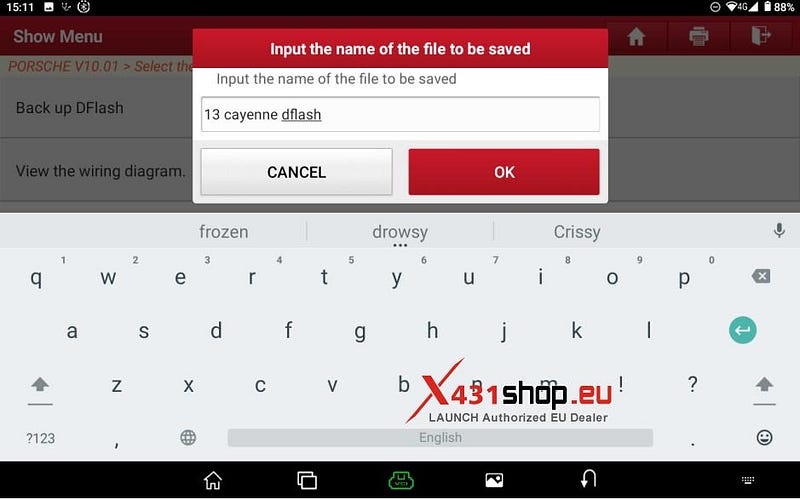

e) 배선도에 따라 와이어 납땜을 완료합니다. [DFlash 백업]을 클릭하면 약 15초가 걸립니다. 백업이 성공하면 입력 상자가 팝업되고 그림 1-7과 같이 파일 이름을 입력합니다.
그림 1-7: 파일 이름 입력
f) 파일이 성공적으로 저장되고 그림 1-8과 같이 저장 경로가 표시됩니다.
그림 1-8: 파일 저장 경로
3. 딜러 키 생성
a) Immobilizer 기능의 주 메뉴로 돌아가서 "Immobilizer Key Matching > Cayenne > 2011–2017"을 선택하면 현재 메뉴가 그림 2-1에 표시됩니다.
그림 2-1: 이모빌라이저 키 매칭 하위 기능 메뉴
b) [딜러 키 생성]을 선택하면 그림 2-2와 같이 백업된 이모빌라이저 데이터 파일 목록이 팝업됩니다.

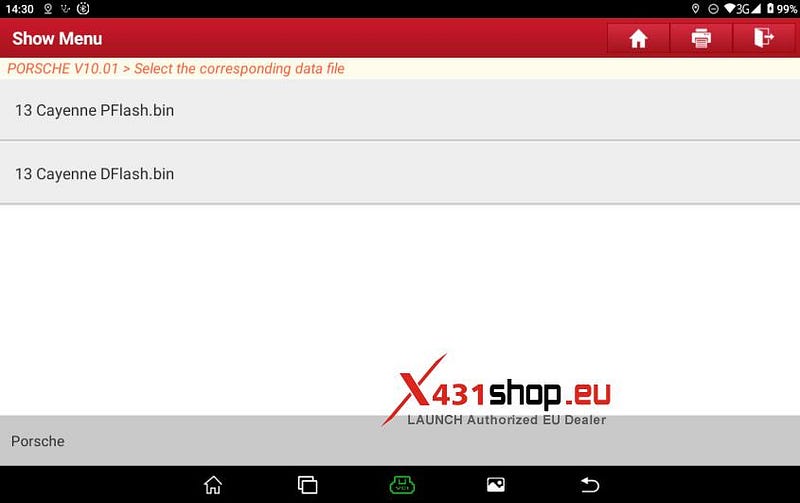

그림 2-2: Immobilizer 데이터 파일 목록

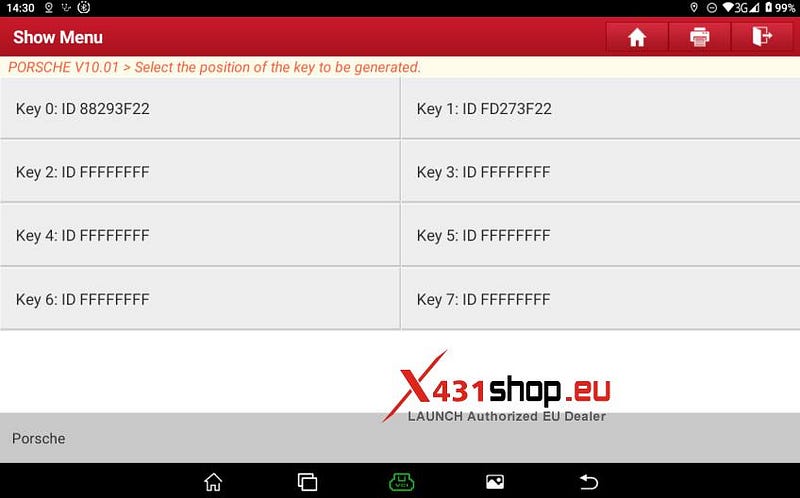

c) "13 cayenne dflash.bin"을 선택하고 Immobilizer 데이터를 로드하면 그림 2-3과 같이 8개 키 위치의 ID가 표시됩니다.
그림 2-3: 주요 정보
d) 빈 키 위치(ID: FFFFFFFF)를 선택하면 "생성될 키를 Immobilizer 프로그래머 G3에 넣은 다음 [확인]을 클릭하고 그림 2-4와 같이 프롬프트를 따르세요."라는 메시지가 표시됩니다.
그림 2-4: 키는 Immobilizer 프로그래머 G3에 배치됩니다.
e) [확인]을 클릭하고 약 10초 정도 기다리면 생성이 성공합니다.
4. 핵심 학습
a) 프런트 엔드 ECU를 복구하고 납땜한 부품을 다시 납땜하고 절단된 전선을 다시 연결합니다. 덮개를 닫고 차량에 다시 설치합니다. 모듈이 비정상이면 점화 스위치에 삽입한 후 키를 뽑을 수 없으며 모듈 회로를 다시 점검해야 합니다.
b) [키 학습]을 선택하면 "모든 키가 다시 학습됩니다(원래 키 포함)"라는 메시지가 나타나고, 계속하려면 [확인]을 클릭하고, "비상 점멸등을 켭니다"라는 메시지가 나타나고, 완료 후 계속하려면 [확인]을 클릭합니다.
c) 시스템에 들어가면 그림 3-3과 같이 백업된 Immobilizer 데이터 파일 목록이 표시됩니다.

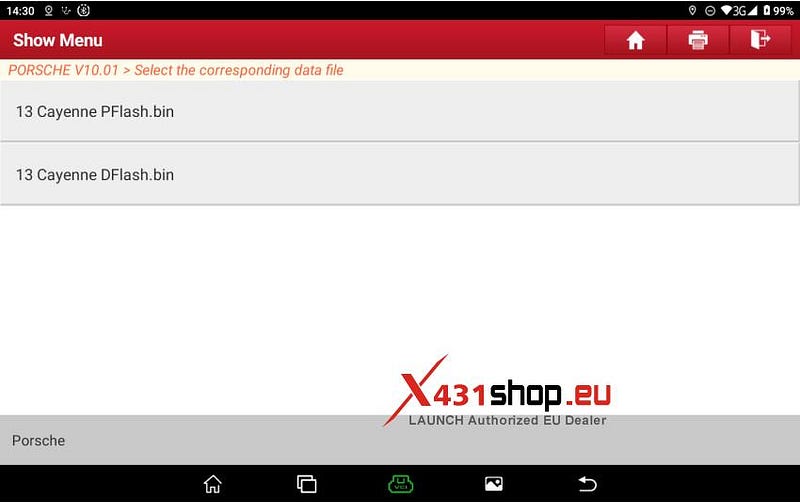

그림 3-3: 이모빌라이저 데이터 파일 목록

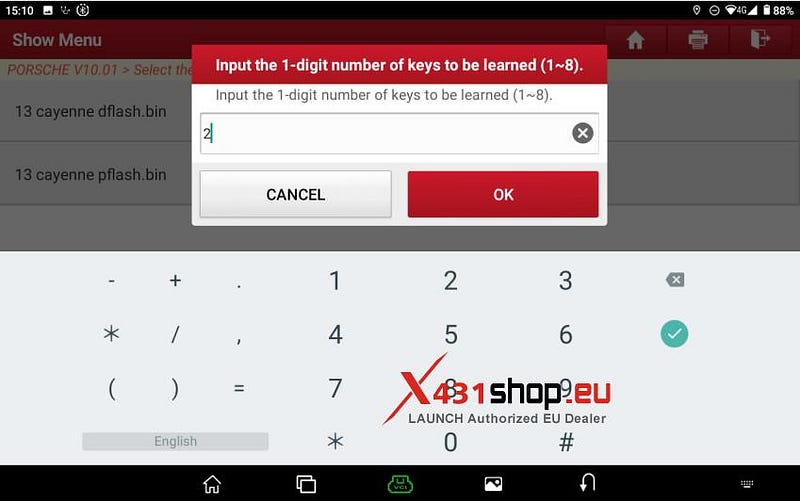

d) "13 Cayenne dflash.bin"을 선택하면 입력 상자가 나타나고 학습할 키의 1자리 숫자를 입력합니다(2를 입력합니다). 그림 3-4와 같습니다.
그림 3-4: 학습할 키의 1자리 숫자를 입력하세요.
e) [확인]을 몇 초간 클릭하면 "첫 번째 키를 삽입하고 점화 스위치를 켜세요"라는 메시지가 나타납니다. 이때 계기판은 켜지지 않고 마일리지는 그림 3-5와 같이 "2-0"으로 표시됩니다.

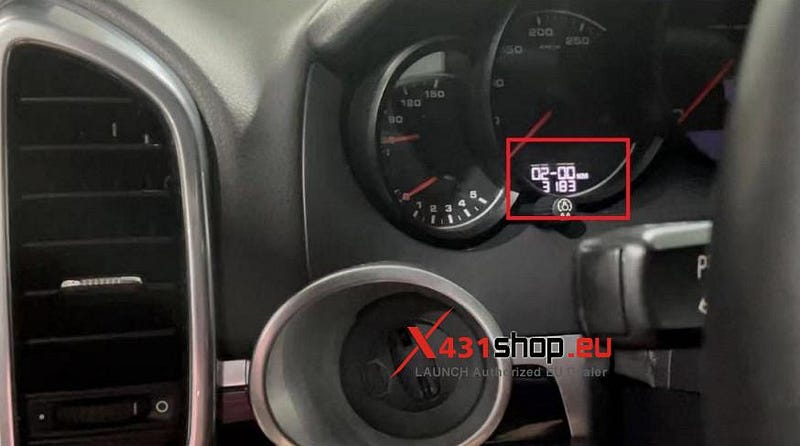

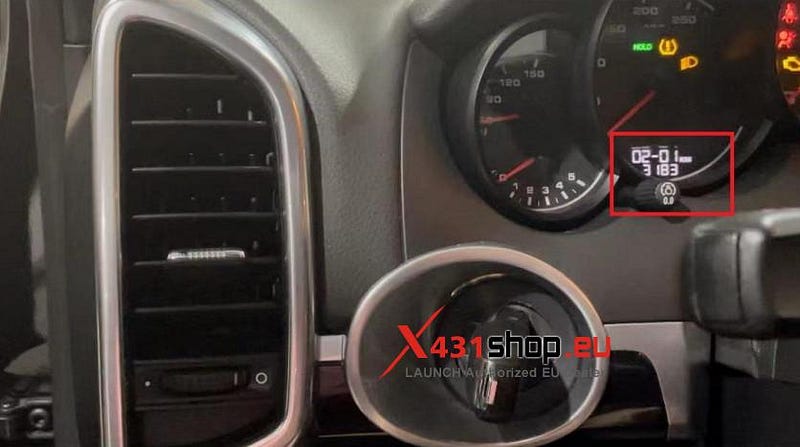

그림 3-5: 기기는 검은색 화면에 2-0을 표시합니다.
f) 첫 번째 키를 삽입한 다음 [확인]을 클릭합니다. 몇 초 후 기기가 켜지고 마일리지가 "2-1"로 표시되고 첫 번째 키가 성공적으로 학습되었습니다(그림 3-6 참조).
그림 3-6: 조명이 켜진 계기판에는 2-1이 표시됩니다.
g) "두 번째 키를 삽입하고 점화를 켜세요"라는 메시지가 표시되면 두 번째 키를 삽입한 다음 [확인]을 클릭합니다. 몇 초 후 계기판에 불이 들어오고 마일리지가 "2-2"로 표시되며 두 번째 키가 성공적으로 학습되었습니다(그림 3-7 참조).

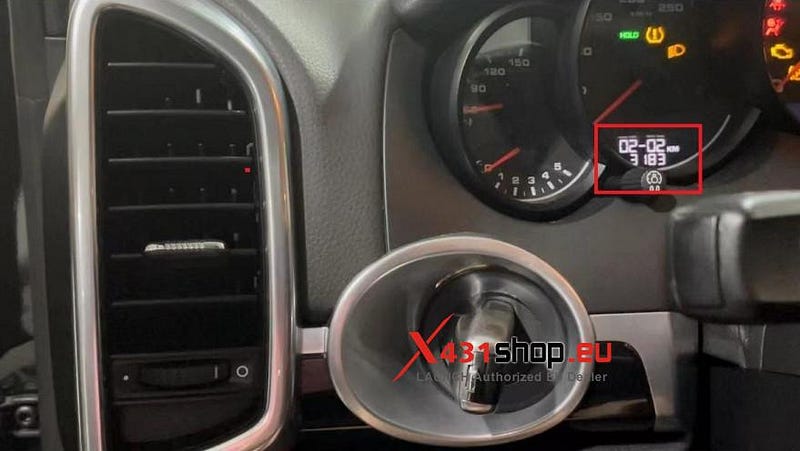

그림 3-7: 조명이 켜진 계기판에는 2-2가 표시됩니다.
h) 시스템 구성을 시작합니다. 약 10초 후에 학습이 완료되고 정상 마일리지가 그림 3-8과 같이 계기에 표시됩니다.

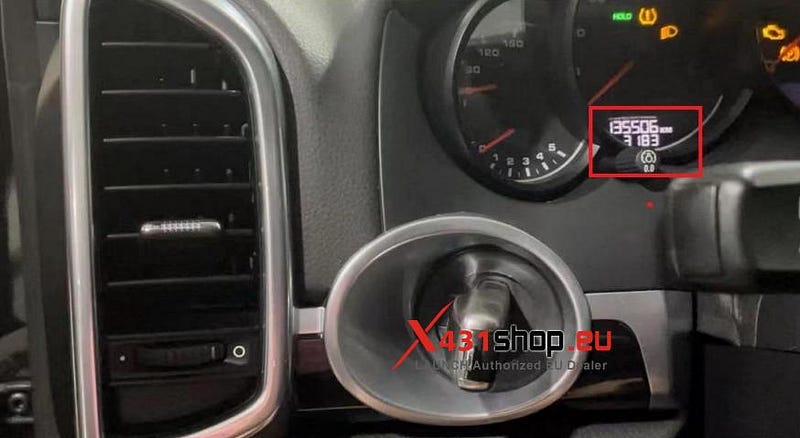

그림 3-8: 계기가 정상으로 돌아왔습니다.
