토요타 차량에는 다양한 대시보드 유형이 있으며, 특히 R7F701401 칩의 경우 더욱 그렇습니다. 이러한 차이를 해결하기 위해 Yanhua Tech는 정확하고 효율적인 주행 거리 보정을 위한 다양한 인터페이스 보드를 개발했습니다 . 모든 인터페이스 보드는 Yanhua Mini ACDP 또는 ACDP2 및 Module 35 와 호환되므로 납땜, 핀 리프팅 또는 커패시터 제거 없이 벤치에서 주행 거리 보정이 가능합니다 .
안정적이고 안전한 작동을 보장하려면 칩 암호화 유형과 대시보드 레이아웃에 따라 올바른 인터페이스 보드를 선택하세요.
1. Toyota R7F701401 암호화된 대시보드용
- 빨간색 클립과 홈은 평행합니다.( Yanhua R7F701401-TOYOTA-B 보드 사용 )
작동 가이드:
필요한 도구:
- 미니 ACDP-2
- MQB V2 어댑터, 20핀 케이블 및 나사(모듈 35 패키지에 포함)
- Yanhua ACDP R7F701401-TOYOTA-B 인터페이스 보드
- Toyota R7F701401 암호화된 계기판
연결 방법:
1단계
인터페이스 보드의 래치를 "잠금 해제" 위치로 밀어 넣으세요.
인터페이스 보드의 엄지 나사에 따라 주행거리계에 설치 영역을 결정합니다.
2단계
주행거리계에서 D1~D4의 정확한 위치 구멍을 찾으세요.
3단계

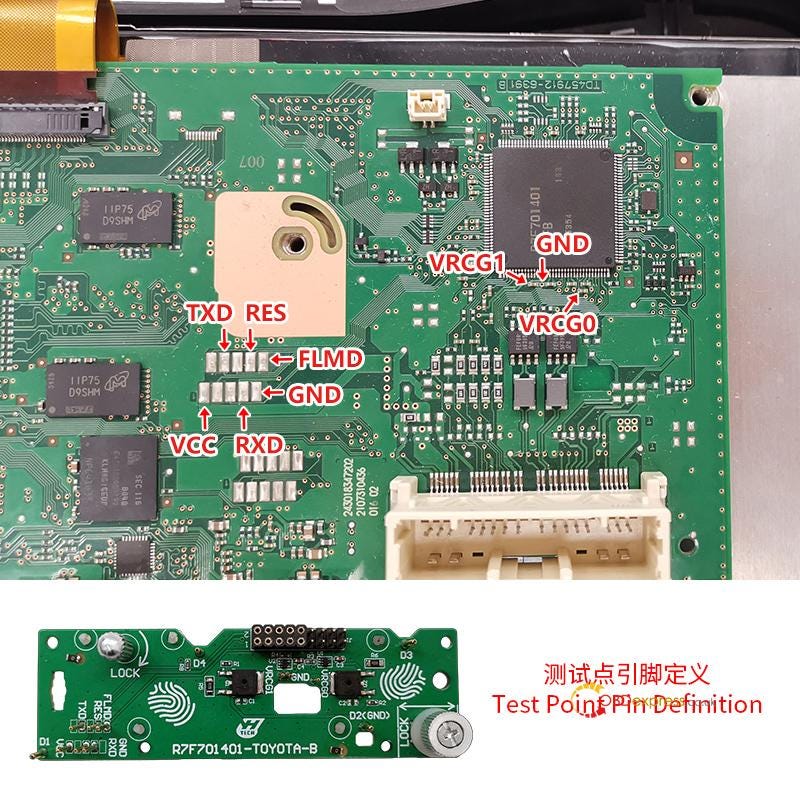

테스트 포인트 핀 정의
4단계
인터페이스 보드의 엄지 나사를 해당 나사 구멍에 맞춥니다.
위치 지정 핀 D1 및 D2를 위치 지정 구멍에 맞춥니다.
5단계
인터페이스 보드를 누르세요
나사를 조여라
인터페이스 보드를 고정하려면 PCB 잠금 버클을 "잠금" 끝쪽으로 밀어 넣으세요.
전체 연결 다이어그램:
미니 ACDP 앱 메뉴 경로:
모듈 → TOYOTA ODO → R7F701401(암호화됨) → R7F701401-TOYOTA-B 보드
프로세스:
1. 정보 식별 - 클러스터 세부 정보 확인
2. 칩 전처리
1단계: 원본 데이터 백업
2단계: 칩 암호 해독
3. 주행거리 초기화(자동모드)
2. Toyota R7F701401 전체 LCD 미터(암호화됨)
- 다음 Toyota R7F701401 대시보드 유형도 암호화됩니다( Yanhua 모듈 35 R7F701401-TOYOTA 인터페이스 보드 사용 )
작동 가이드:
http://blog.obdexpress.co.uk/2024/12/18/토요타-r7f714xx-오도-뷰익-bcm-nec3558-마일리지-수리-위드-얀화-acdp2/
3. Toyota R7F701401 암호화되지 않은 대시보드
- 빨간색 클립과 홈이 평행하지 않습니다( YANHUA ACDP Toyota R7F701401 암호화되지 않은 인터페이스 보드 사용 )
작동 가이드:
http://blog.obdexpress.co.uk/2025/02/25/yanhua-acdp-toyota-r7f701401-암호화되지 않은-마일리지-수정/
