모듈 19 가 포함 된 Yanhua Mini ACDP 는 모든 ZF 8HP, VW/ Audi DQ380/ DQ381 0DE, Mercedes-Benz 9GT(VGS-NAG3), BMW 7-듀얼 클러치(GETAG 7DCT) 및 BMW 7-듀얼 클러치( TEMIC DKG). 여기에서 납땜 없이 Yanhua ACDP 인터페이스 보드를 사용하여 Mercedes-Benz 9G Tronic VGS NAG3에서 기어박스를 복제하는 방법에 대한 가이드를 공유합니다.
모든 장치 준비:
ACDP 호스트, DB15-LAN 어댑터, SH725XX 인터페이스 보드, PTCU 케이블 및 VGS-NAG3(9 Tronic) 기어박스
올바른 연결 다이어그램:
인터페이스 보드를 기어박스 인터페이스에 올바르게 연결하십시오.

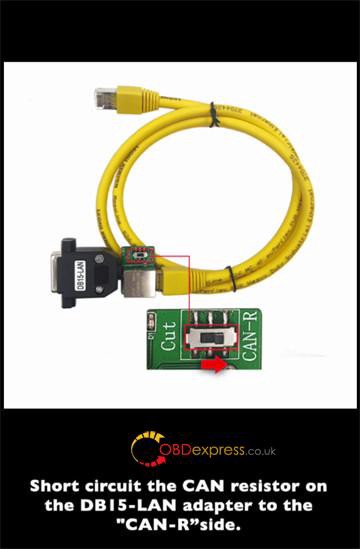

DB15-LAN 어댑터의 CAN 저항기를 CAN-R 측으로 단락시키십시오.
ACDP, DB15-LAN 어댑터, 인터페이스 보드 및 기어박스 연결
전원 어댑터로 전원 공급
참고: 연결 다이어그램은 Mini ACDP APP의 VGS_ NAG3 9G Tronic 기능 도움말 문서에서 찾을 수 있습니다.
첫 번째 단계는 원본 기어박스 데이터를 읽고 저장하는 것입니다.
미니 ACDP 앱 실행
Benz>>Gearbox clone/refresh>> C Class>> VGS_NAG3 (9GTronic)>> Full Backup Data를 탭합니다.
ACDP 장치가 기어박스에 연결되어 있는지 확인하십시오
부트 버전 및 Bosch 부품 번호를 기록하십시오.
새 기어박스의 이 두 번호는 원래 기어박스와 같아야 합니다.
시스템 정보도 저장하기 위해 스크린샷을 만드십시오.
계속해서 칩 데이터 읽기
읽은 데이터 저장
두 번째 단계, 새 기어박스로 데이터 쓰기로 이동
ACDP 인터페이스 보드 가 있는 새로운 VGA NAG3 9G Tronic 기어박스 연결
전체 쓰기 데이터 탭
새 기어박스의 두 숫자가 원래의 것과 같아야 하는지 확인하십시오.
시스템 정보를 저장하기 위한 스크린샷 만들기
칩 데이터 파일 선택
이전 단계에서 저장한 칩 데이터 파일 선택
데이터 쓰기가 완료되었습니다.
마지막으로 모듈 19가 있는 Mini ACDP에서 복제한 새 기어박스를 차량에 다시 설치하고 테스트합니다.
