PCMtuner와 함께 OBD 모드를 사용하여 EDC17CV41 및 PCR2.1 읽기를 테스트했는데 제대로 작동합니다. 하지만 벤치 모드에서는 실패합니다. PCMtuner를 사용하여 Bench에서 PCR2.1을 읽는 방법은 무엇입니까?
답변: PCR2.1 ECU의 상황은 더 복잡하며 BOOT 모드를 사용할 수도 있습니다. PCR2.1 ECU의 연결 방법은 아래에서 소개하겠습니다.
- OBD는 직접 읽습니다.
- 케이블로 연결하고 OBD-Bench 모드로 전환하십시오. 이 변환 방법에는 변환 케이블이 필요합니다( Godiag GT105 및 전체 프로토콜 OBD2 점퍼 권장).
변환이 완료되면 OBD 프로토콜에서 Canbus를 선택하여 데이터를 읽습니다.
읽기에 실패하거나 플래시만 읽을 수 있는 경우 ECU가 암호화되어 Bench와 연결되어야 하며 세 번째 연결 방법을 도입해야 한다는 의미입니다.

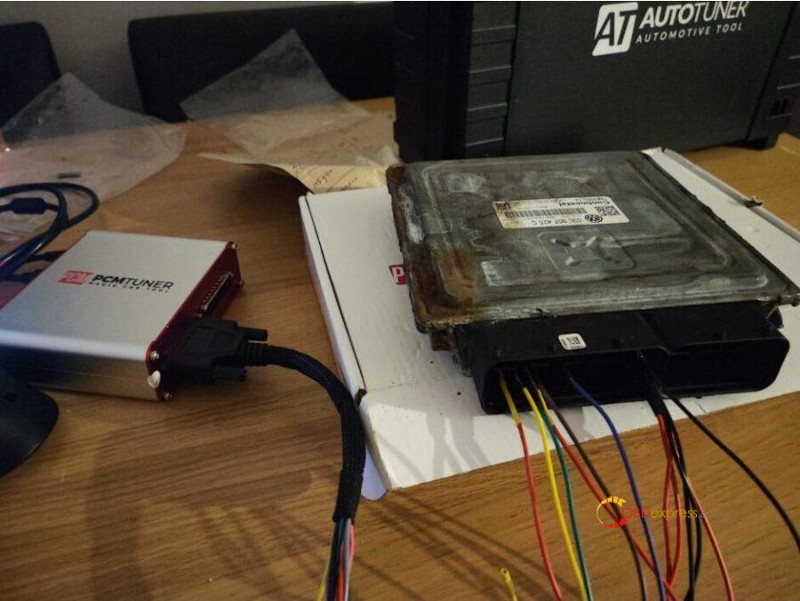

- 벤치 연결을 사용하여 모듈 71에서 해당 MCU 프로토콜을 선택합니다.

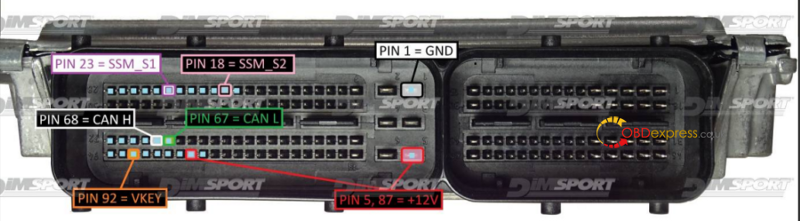

첨부된 PCR2.1 배선도:

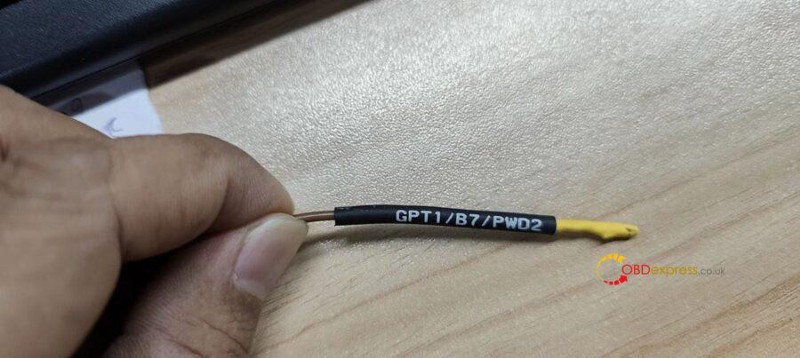

참고: GPT0, GPT1은 그림의 SSM_S1, SSM_S2와 동일합니다.
위의 세 가지 방법, OBD 또는 OBD-Bench 모드를 사용하는 것이 가장 안전합니다. 위의 세 가지 방법 중 어느 것도 작동하지 않으면 BOOT(ECU를 분해하고 암호를 읽은 다음 데이터를 읽음)를 사용해야 합니다.
일반적으로 BOOT는 권장하지 않으며 ECU를 분해해야 하며 특정 위험이 있습니다. 그러나 PCMtuner 팀은 dFlash라는 새로운 액세서리를 개발 했습니다 . dFlash 도구는 PCR2.x(예: PCR2.1) 및 Simos8.x를 읽을 수 있으므로 ECU를 분해할 필요가 없습니다.
