KT200/KTM200 ECU 프로그래머는 OBD/BENCH/BOOT/BDM/JTAG를 통해 엔진 제어 장치를 읽고 프로그래밍할 수 있습니다. 여기 obdexpress.co.uk 에서 KT200/KTM200 ECU 프로그래머를 사용하여 JTAG 모드로 TOYOTA DENSO 275036-4520을 읽고 쓰는 방법에 대한 가이드를 공유합니다.
1단계. 연결
KT200 소프트웨어 열기 (버전: 22.08.20)
'드라이버 선택'을 클릭합니다.
BDM/JTAG 선택 >> BDM/JTAG 모드 >> JTAG NEC 76F00xx >> NEC 76F0038AGD
배선도를 확인하려면 'INFO'를 클릭하십시오.

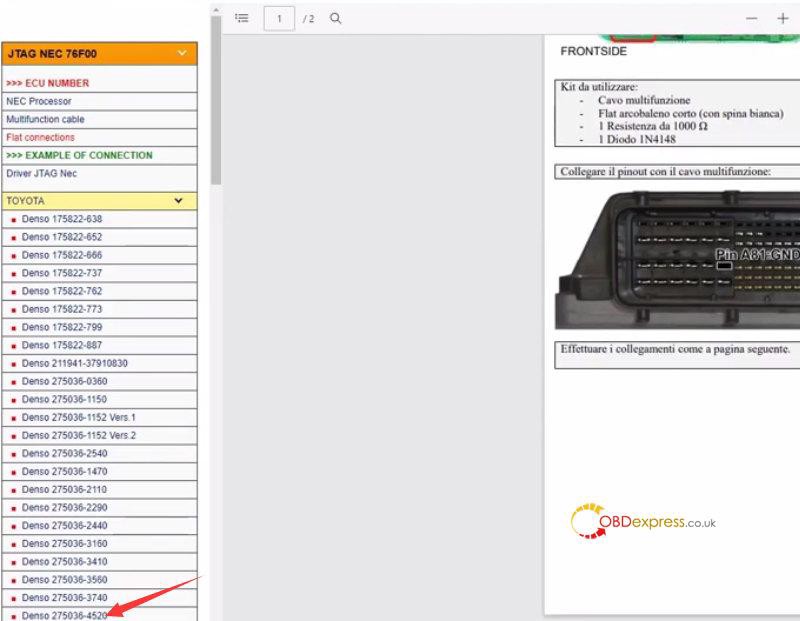

TOYOTA >> DENSO 275036–4520을 선택하면 Pinout 다이어그램을 볼 수 있습니다.
핀아웃 케이블과 전송 케이블을 통해 KT200과 ECU를 연결합니다.
2단계. 원본 ECU 데이터 읽기
선택한 드라이버 인터페이스로 돌아가기
'확인'을 클릭하여 작업 페이지로 들어갑니다.

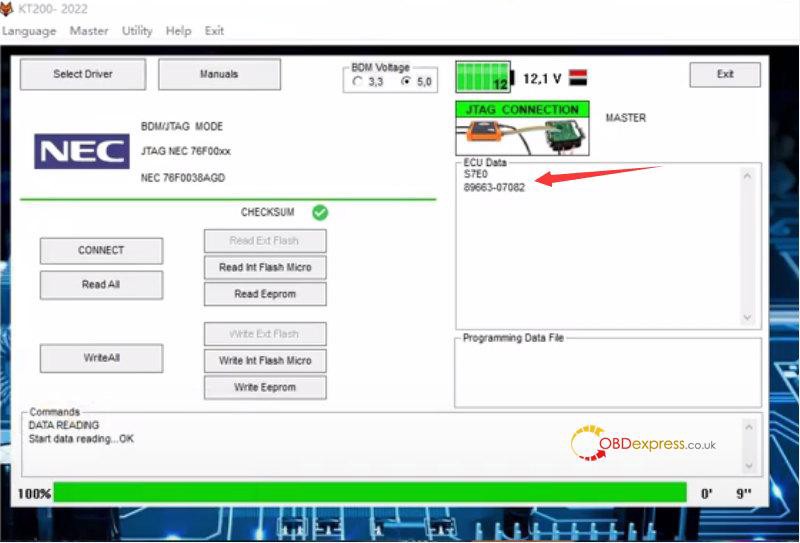

원래 ECU 정보를 감지하려면 '연결'을 선택하십시오.
그런 다음 '모두 읽기'를 선택하십시오.
원본 데이터를 저장할 새 폴더 만들기
3단계. 새 ECU에 플래시 및 EEPROM 데이터 쓰기
연결을 위해 새 ECU로 변경
수정된 ECU 데이터를 쓰기 위해 'Write in Flash Micro'와 'Write Eeprom'을 별도로 선택
체크섬 수정을 위해 원본 파일 로드
잠시만 기다려 데이터를 쓰세요
KT200 칩 튜닝 툴로 데이터 쓰기 성공 .
완료!
KT200에서 지원하는 ECU는 KT200 ECU Support List 를 확인하세요 .
