Yanhua 모듈 28 기어박스 클론: JLR ZF-9HP

Yanhua Mini ACDP + Module 28 은 ZF-9HP 기어박스 BOOT 모드를 복제하고 Jaguar, Land Rover, Chrysler, Dodge, Fiat, Honda, Jeep 등을 지원할 수 있습니다. 자습서를 따라 절차를 배우십시오.

*사용자는 "도움말"에서 결선도를 확인할 수 있습니다.

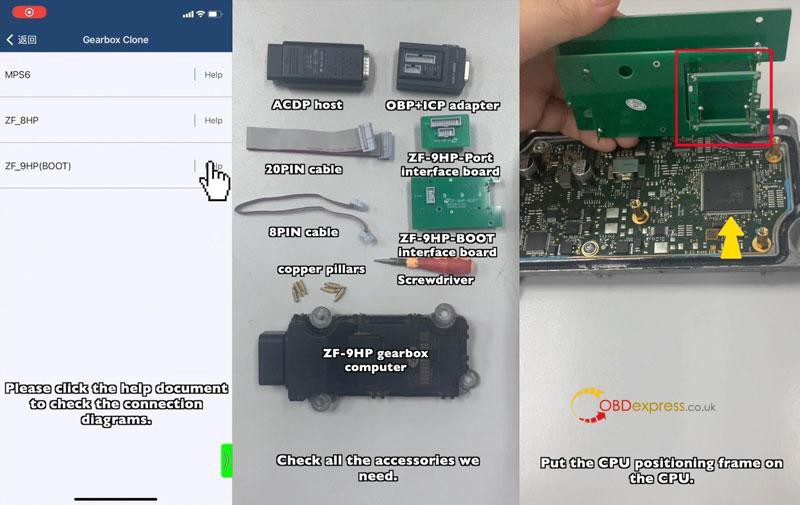

필요한 액세서리

ACDP 호스트

OBP+ICP 어댑터

20핀 케이블

8핀 케이블

ZF-9HP-포트 인터페이스 보드

ZF-9HP-BOOT 인터페이스 보드

구리 기둥

드라이버

ZF-9HP 기어박스 컴퓨터

연결

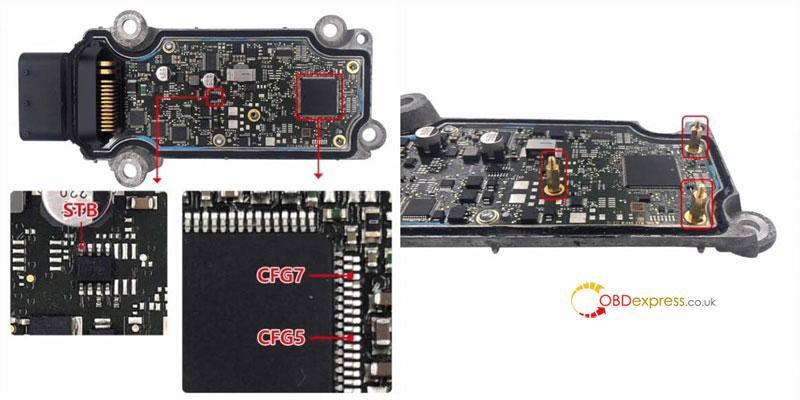

• 인터페이스 보드의 나사 3개를 제거하고 구리 기둥을 설치합니다. CPU에 CPU 위치 결정 프레임을 놓습니다.

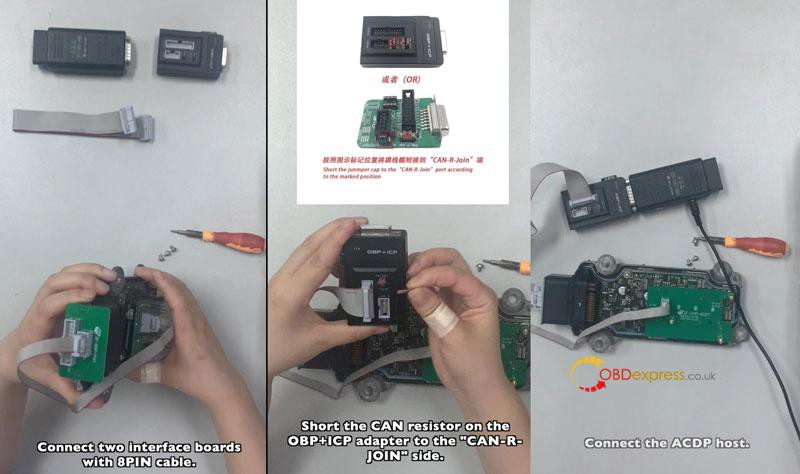

• ZF-9HP BOOT 인터페이스 보드를 설치합니다. 구리 기둥으로 잠그십시오. ZF-9HP 포트 인터페이스 보드를 설치합니다. 2개의 인터페이스 보드를 8PIN 케이블로 연결합니다.
• OBP+ICP 어댑터를 20PIN 케이블로 연결합니다.
• OBP+ICP 어댑터의 CAN 저항을 "CAN-R-JOIN" 쪽으로 단락시킵니다. ACDP 호스트에 연결합니다.

작업

1 단계. 백업 데이터

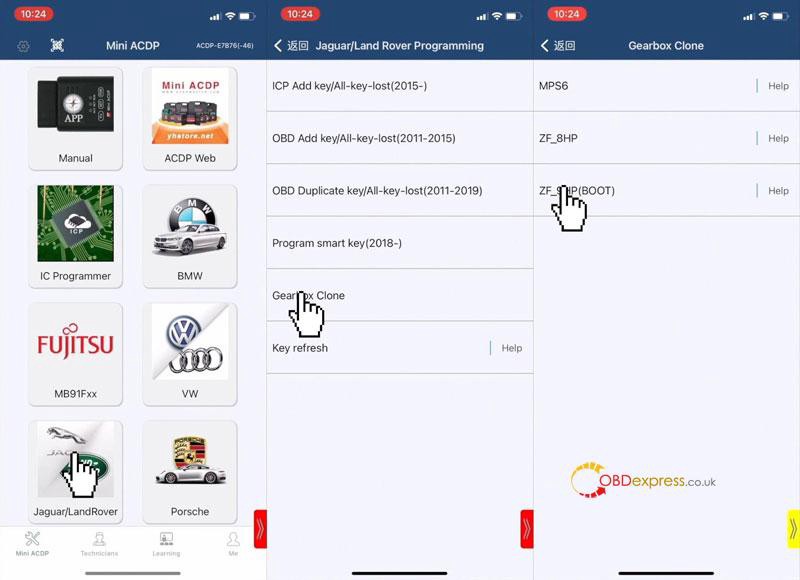

Mini ACDP >> Jaguar/Land Rover >> 기어박스 클론 >> ZF_9HP(BOOT) >> 식별 >> 계속

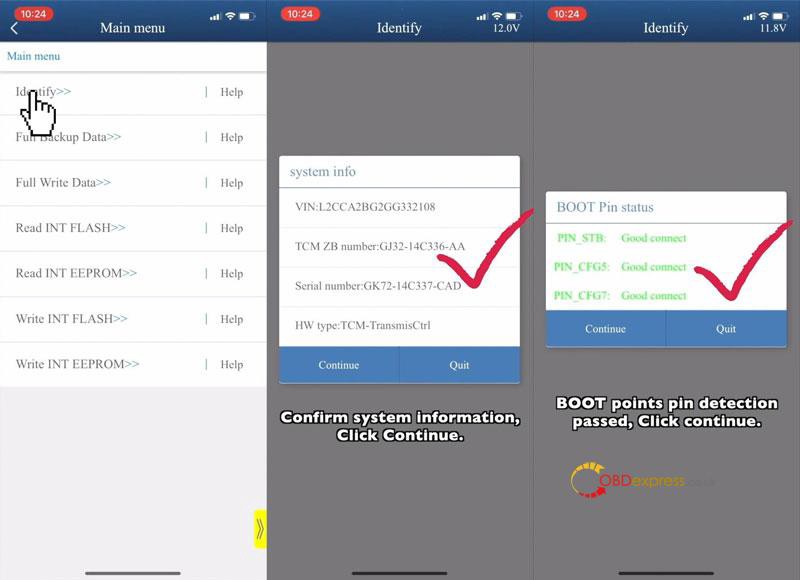

시스템 정보를 확인합니다.

BOOT 핀 상태 감지를 통과했습니다.

계속 >> 계속 >> 확인

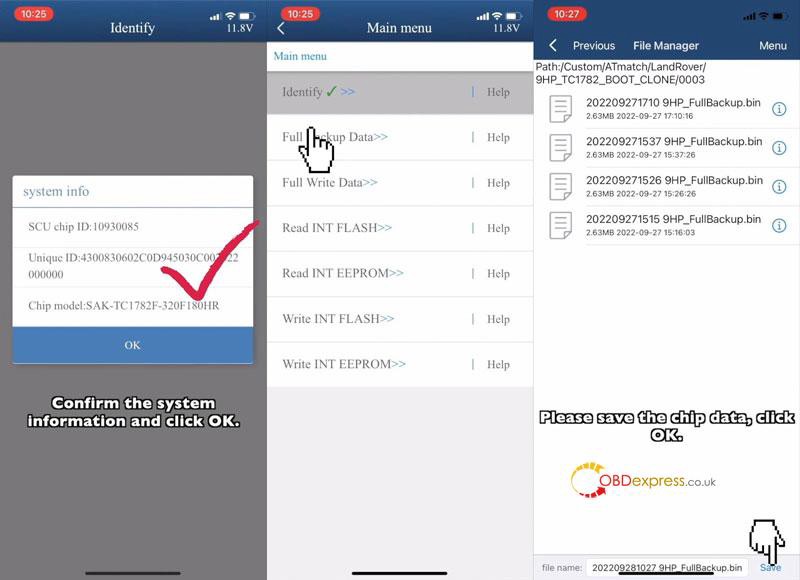

시스템 정보 식별이 완료되었습니다.

전체 백업 데이터 >> 계속 >> 계속 >> 계속

데이터 파일을 저장합니다.

2 단계. 데이터 쓰기

다른 ZF-9HP 기어박스 컴퓨터를 연결합니다.

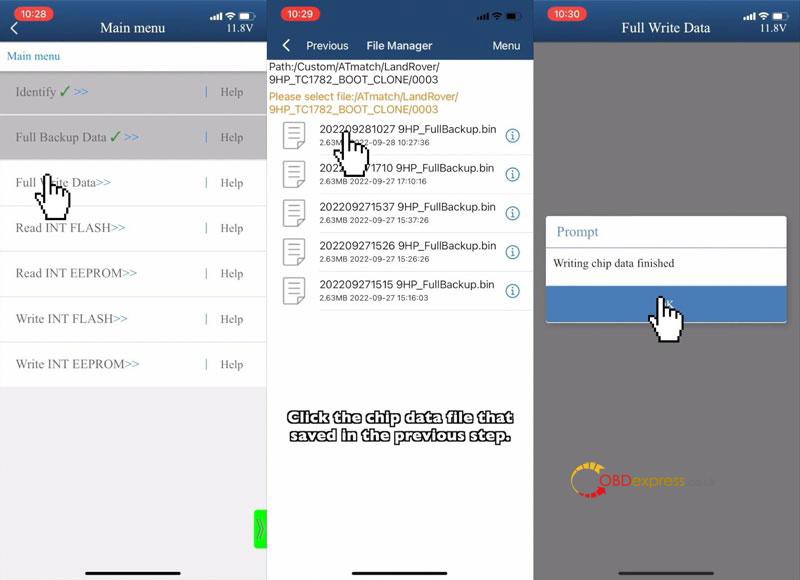

전체 쓰기 데이터 >> 계속 >> 계속 >> 계속 >> 데이터 파일 로드

칩 데이터를 쓸 준비가 되었습니다. 프로그래밍하는 동안 전원을 차단하거나 장치를 뽑지 마십시오!

"계속"을 클릭하십시오.

칩 데이터 쓰기가 완료되었습니다.
