OBDSTAR MT501 은 CANBUS 통신 없이 플랫폼에서 수리하거나 감지하는 자동차 정비 기술자를 위해 차량의 대시보드, A/C 패널, 기어 레버 및 ABS에 전원을 공급하기 위해 OBDSTAR 에서 특별히 개발한 다기능 벤치 테스트 플랫폼입니다 . 그것은 AUDI, BMW, Benz, Land Rover/Jaguar 및 더 많은 차량에 사용할 수 있습니다. 오늘의 글은 주로 MT501을 사용하여 Mercedes-Benz 대시보드를 활성화하는 방법을 공유합니다.
현재 Benz 205, 213, 222, W204, W212, W221 대시보드는 OBDSTAR MT501에서 지원됩니다.
필요한 장치 및 액세서리:
- OBDSTAR MT501 메인 유닛
- 메인 케이블
- OBDSTAR P004 어댑터 + P004 점퍼
- 12V2A 충전기
- Mercedes- Benz W205, W211, W221 대시보드
운영 시간:
약. 3 분
수행하는 방법:
OBDSTAR MT501 벤치 테스트 플랫폼 전원 켜기
테스트 플랫폼 기능 입력
면책 조항에 동의
DASHBOARD>> DASHOBOARD V30.11 선택(최신 소프트웨어 버전 선택)>> 브랜드: Benz>> 관련 Benz 모델
자세한 작동 방법을 확인하려면 가이드를 클릭하십시오.
Pinout 다이어그램을 확인하려면 Pinout을 클릭하십시오.
벤츠 W205 핀아웃:
벤츠 W212 핀아웃:
벤츠 W221 핀아웃:
배선도를 따라 장치와 차량 모듈을 연결하십시오.
OBDSTART P004 점퍼를 Benz DASHBOARD에 연결
OBDSTAR MT501 태블릿을 P004 어댑터와 연결
그런 다음 P004 어댑터와 P004 점퍼를 연결합니다.
충전기로 OBDSTAR MT501에 전원 공급
P004 어댑터의 시작 버튼을 누르고 숫자 키를 ON으로 누릅니다.
벤츠 W205 배선 다이어그램:
벤츠 W212 배선 다이어그램:
벤츠 W221 배선 다이어그램:

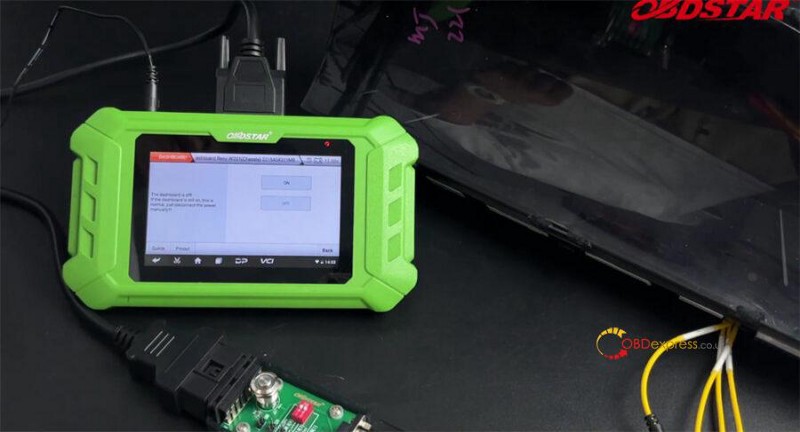

연결 후 시작을 클릭하여 기능을 수행합니다.
OBDSTAR MT501 플랫폼 에서 ON 또는 OFF를 클릭하기만 하면 됩니다.
벤츠 W205 대시보드 전원 켜기 및 끄기
Benz W212 대시보드 전원 켜기 및 끄기
Benz W221 대시보드 전원 켜기 및 끄기
비디오 가이드:
OBDSTAR MT501 벤치에서 벤츠 W205 계기 대시보드 활성화
OBDSTAR MT501 벤츠 W212 벤치에서 계기 대시보드 활성화
OBDSTAR MT501 벤치에서 W221 기기 대시보드 활성화
