Launch X431 시리즈 도구는 Tesla 차량을 포함한 EV 차량의 진단을 지원합니다. 신에너지 차량을 진단하려면 추가 액세서리와 소프트웨어를 구입해야 합니다. 이 기사에서는 Tesla를 예로 들어 Launch X431 EV 진단 키트를 사용하여 EV 차량을 연결하고 진단하는 방법을 소개합니다.
콘텐츠:
X431 Tesla 12+20 커넥터 출시
X431 Tesla 에어백 리셋 어댑터 출시
X431 Tesla 3 배터리 테스트 케이블 출시
X431 Tesla LAN 어댑터 출시
이러한 어댑터를 사용하려면 Launch X431 스캐너에서 Tesla 소프트웨어를 활성화해야 합니다.
"TESLA"용 소프트웨어는 LAUNCH X431 PAD VII , PAD V, PAD II, X431 V 8inch, X431 V+ , X431 Pro5 , Pros V1.0 , Pros V5.0 , Pro3s+, X431 Throttle 등과 호환됩니다.
여기에서 Tesla 소프트웨어 및 지원 차량 목록을 구매하세요.
https://www.x431shop.eu/wholesale/launch-x431-tesla-diagnostic-software-license.html
1. Tesla 12+20 커넥터 출시
Tesla 12+20 어댑터는 Launch X431 EV 키트 에 포함되어 있습니다.
커넥터는 Model S 및 Model X 차량에 사용할 수 있습니다.
기능:
ECU 정보, 라이브 데이터, 코드 읽기/삭제를 포함한 기본 기능과 Model X 및 Model S의 BMS 재설정 경고, BMS 접촉기 스트레스 지수 지우기, EPB 서비스 모드, 브레이크 블리드 등을 포함한 특수 기능.
여기에서 차량 및 기능 범위를 확인하세요. http://qcar.x431.com/qcar/#/
배선도:
1.12 PIN 커넥터: (중앙 제어 화면 아래에 위치) 2015년 이전/9월 Model S 및 Model X 진단용
2. 20PIN 커넥터: (중앙 제어 화면 아래 위치) 2015년 이후/9월 Model S 및 Model X 진단용
2.Tesla 에어백 리셋 어댑터
Tesla 에어백 수리 전용 커넥터는 주로 에어백 충돌 데이터를 재설정하는 데 사용됩니다.
1). Model X 에어백 제어 모듈 핀아웃
+12V: 12V 전원
GND: 접지
CAN_H: CAN 높음
CAN_L: 캔 로우
모델 X Tesla 에어백 커넥터 연결 다이어그램:
2). Model S 에어백 제어 모듈 핀아웃
PW: 점프 와이어, 두 위치를 단락시켜 EEPROM을 쓸 수 있도록 합니다.
+12V: 12V 전원
GND: 접지
CAN_H: CAN 높음
CAN_L: 캔 로우
모델 S Tesla 에어백 커넥터 연결 다이어그램:
예:
X431 출시로 Tesla Model S 에어백 충돌 데이터를 재설정하는 방법은 무엇입니까?
삼). Model 3 에어백 제어 모듈 핀아웃
모델 3 Tesla 에어백 커넥터 연결 다이어그램:
4). 모델 3/Y 에어백 잠금 해제 배선 다이어그램
3. Tesla 3 배터리 테스트 케이블 152, RoHS
케이블은 Launch X431 EV 키트에 포함되어 있습니다.
이 테스트 케이블은 3전기 시스템의 데이터 흐름을 테스트하고 Model 3 및 Model Y 모델의 배터리 팩을 테스트하는 데 사용됩니다.
EV 키트는 현재 PAD V 및 PAD VII와만 호환됩니다.
4. X431 New Energy LAN 네트워크 포트 진단 커넥터 실행
LAN(근거리 통신망) 기능(자동차 유지 관리 모드 진입)에 사용되며 현재 지원되는 제품: X-431 PAD V, PAD VII 시리즈, EV MAX, X431 PRO 3S+ V3.0/V5.0 진단 장비, 중국어 간체, 번체 중국어, 일본어, 한국어, 아랍어, 러시아어 소프트웨어.
배선 다이어그램:

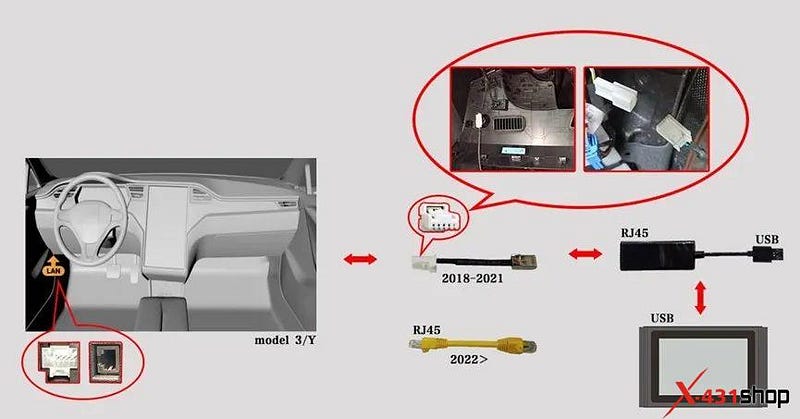

1). 2018년 이후 모델 3/모델 Y

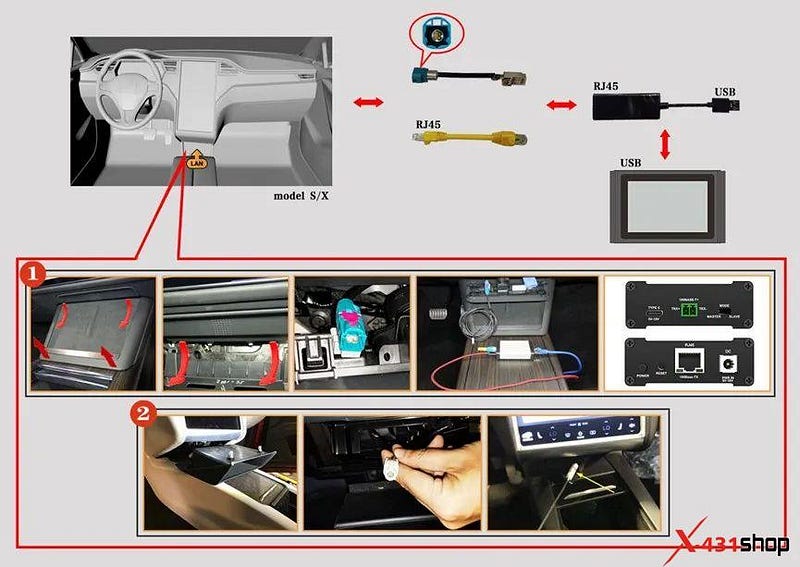

2). 2022년 이후 모델 S/모델 X
삼). 2018~2021 모델 S/모델 X
4). 2014~2018 모델 S/X Tegra 칩 MCU
