현재는 OBD2 진단 인터페이스를 통해 모든 ECU를 읽고 쓸 수 없거나 ECU를 열지 않고도 데이터를 읽고 쓰려면 커버를 열어야 하는 ECU가 여전히 많습니다. GODIAG ECU GPT 부트 어댑터 ECU 커넥터는 배선 정의에 따라 다양한 제조업체 및 브랜드의 ECU 핀아웃에 사용할 수 있습니다. 표준 OBD2 진단 인터페이스로 시뮬레이션할 수 있을 뿐만 아니라 ECU를 분해하지 않고 GPT Bench를 통해 ECU 연결을 지원하거나 ECU를 분해하여 부팅 모드도 지원합니다.
핀아웃 연결 다이어그램을 사용하면 ECU 데이터 읽기 및 쓰기를 위해 GODIAG 어댑터 , J2534 장치/ECU 프로그래머(SM2 Pro, OpenPort 2.0, Foxflash , PCMtuner …) 및 ECU를 쉽고 빠르게 연결할 수 있습니다 . 여기서 obdexpress.co.uk는 아래 ECU 핀아웃 다이어그램을 얻는 방법을 제공합니다.
방법 1:

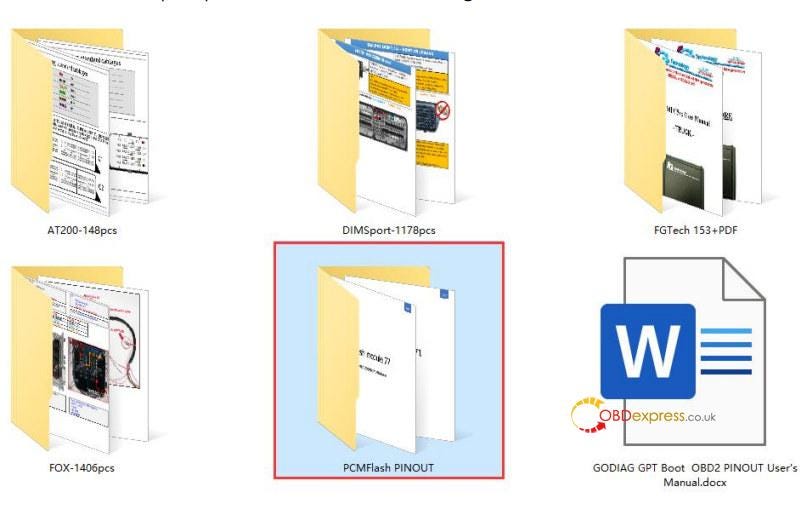

ECU OBD2 GPT Boot Pinout.zip을 직접 무료로 다운로드하세요(크기: 3.15GB)
방법 2:
다양한 ECU 툴 핀아웃을 확인하려면 해당 웹사이트를 방문하세요.
1. PCMFLASH PINOUT을 사용한 배선도는 https://pcmflash.ru/downloads/english.html을 참조하십시오.

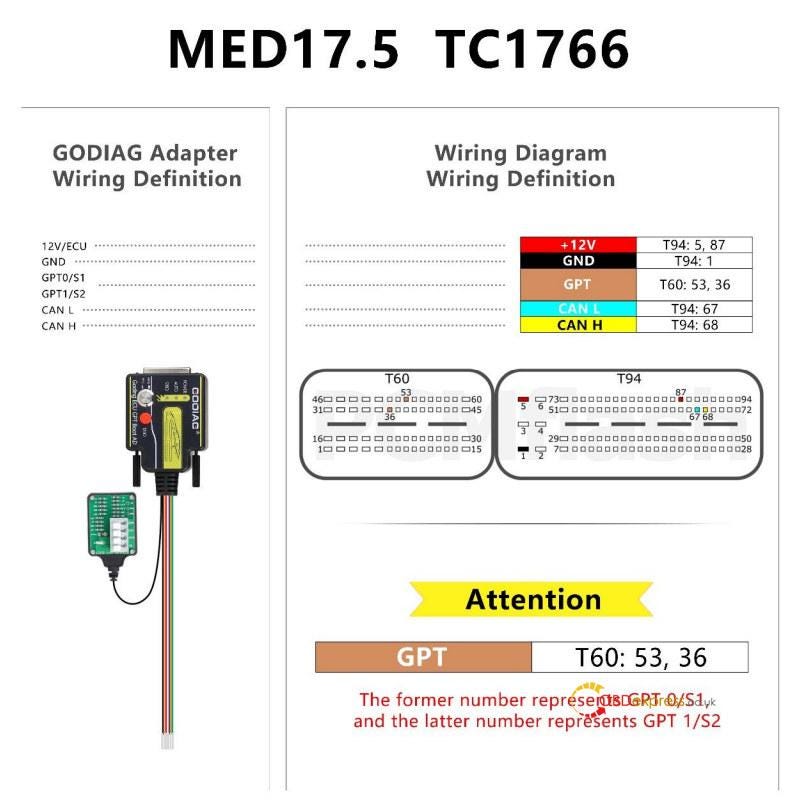

즉MED17.5 TC1766
- DIMsport KESSV2 KTAG 제품 의 PINOUT 연결 다이어그램

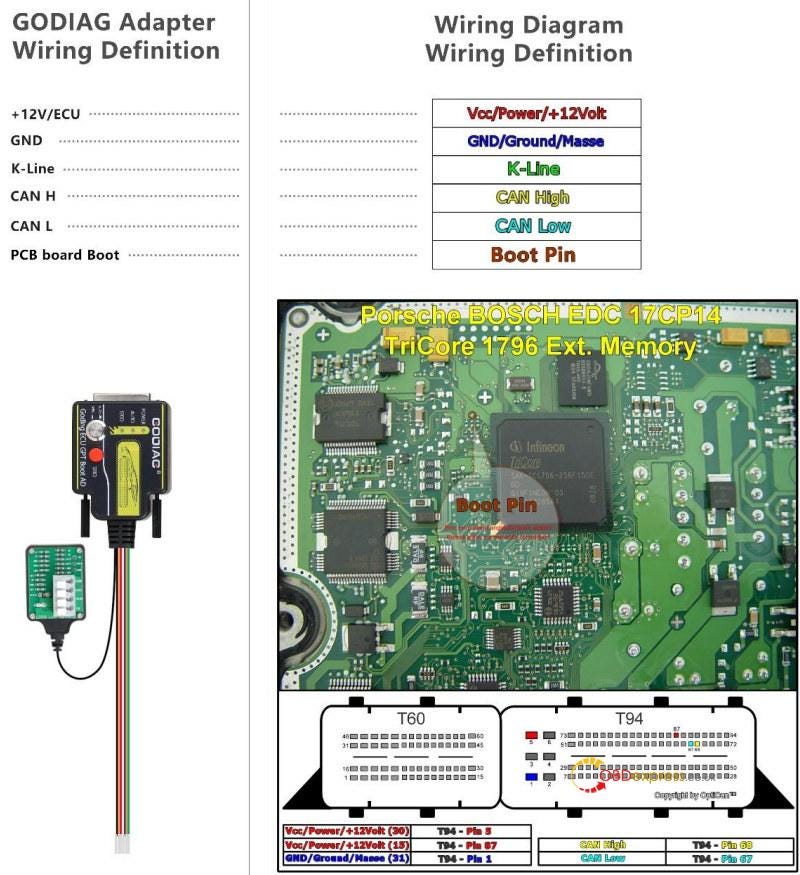

3. EVC 제품 의 PINOUT 연결 다이어그램은 https://www.evc.de/en/product/bsl/ecu.asp 를 참조하십시오.
L 연결점은 GODIAG ECU GPT Boot AD 의 Boot 연결 포트에 연결되고 , H점은 CNF1에 연결됩니다.
4.kt-prog 또는 FOX FGtech 제품 의 PINOUT 연결 다이어그램은 https://wiring.fg-technology.uk/index.php?m=Home&c=wiring&a=index 를 참조하십시오.
그림의 회색선 연결 지점이 Boot 입니다. 그림의 CNF1 또는 3.3V는 1KΩ 저항점에 연결하거나 그림과 같이 저항을 연결합니다. 사진 속 갈색 배선은 GPT0에 연결되고, 사진 속 흰색 배선은 GPT1에 연결됩니다.
5. Obdtuning 제품 의 PINOUT 연결 다이어그램은 https://wiki.obdtuning.de/index.php/Hauptseite 를 참조하십시오.

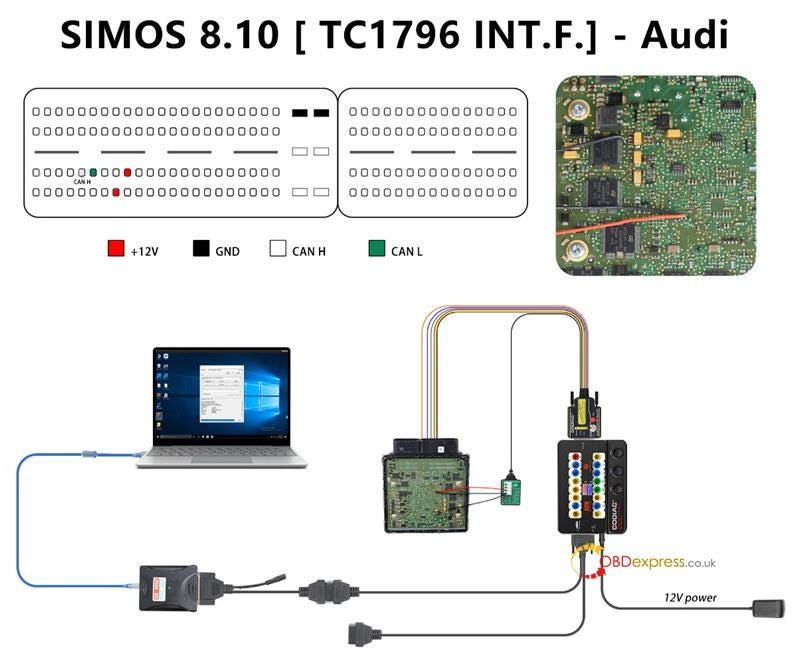

OBD2 벤치, GPT 벤치, 부트
